耐火ボックスS サイズ選定ソフト

スリムダクトRD

耐火ボックスS IRBSのサイズ選定ソフト(EXCELソフト)をダウンロードいただけます。


ソフトの特長

  1. POINT.1

    スピーディなサイズ選定!

    開口寸法、貫通箇所及び配管サイズ・保温材厚をリストより選択、系統数を入力いただくことで、使用可能な耐火ボックスS IRBSのサイズ・使用部材を選定できます。

  2. POINT.2

    配管断面図の表示が可能で配管の収まりもイメージしやすい!

    配管断面図の表示が可能ですので、配管の収まりをイメージしやすくなっております。

動作環境

本ソフトを稼働させるためには下記の環境が必要です。

  • Microsoft Windows
  • Microsoft Excel for Windows (2003以降)

機能紹介

機能

サイズ選定

  • ①サイズ選定入力画面(開口寸法基準、収納配管基準の2パターンで各シートにて選定できます)

    ①サイズ選定入力画面(開口寸法基準、収納配管基準の2パターンで各シートにて選定できます)

    保温材厚を選択→配管サイズを選択→系統数を入力し、貫通する冷媒銅管を入力、被覆銅管配管列(床施工のみ)を1列~4列より選択します。
    (配管は最大20種類+ドレン配管などの他配管を5種類まで入力可能です)

    ※銅管サイズ:6.35、9.52の10mm保温に対応しました。

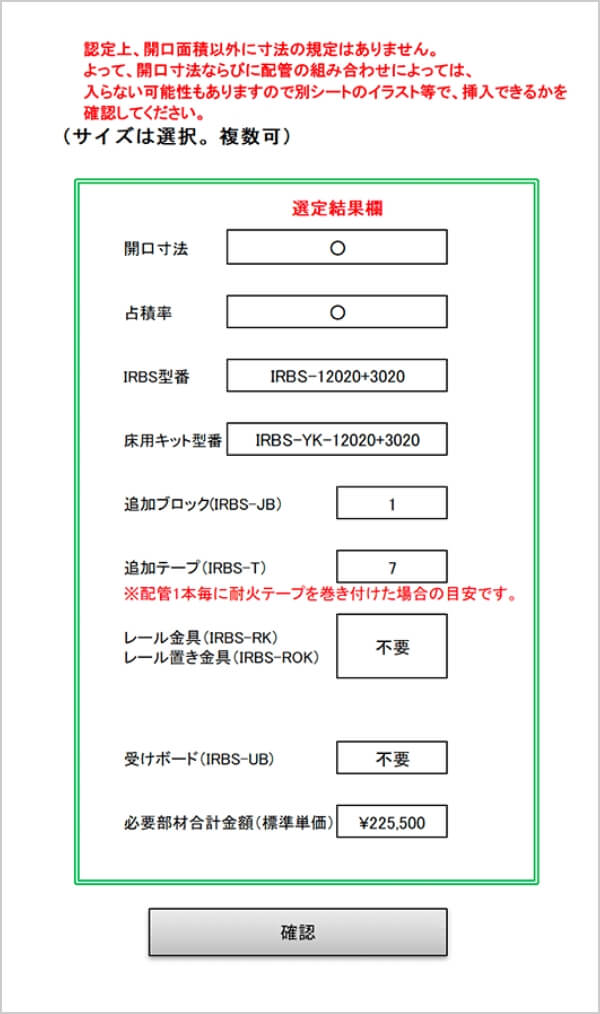

  • ②サイズ選定結果

    ②サイズ選定結果

    入力された配管の面積を基に、開口面積に対する占積率を計算し、認定上の指定された占積率以下の場合には選定結果に「○」を表示、開口の断面図(配管の収納目安となるイラスト)を表示可能です。

    ※選定結果が「○」となっているサイズでも、イラスト上は開口からあふれてしまう場合がございます。また、配管イラストを移動頂き、隙間を最小限にしたり、耐火テープ箇所を重ねたりすることで収納可能となる場合もありますので、イラストを参考にサイズ選定してください。

  • ③サイズ選定配管断面図

    ③サイズ選定配管断面図

    入力された配管をペア(系統)毎にまとめて表示します。
    配管のイラストをクリックして頂くことでペアごとでの配管の移動、組み換えが可能です。

ご利用上の注意事項
当ソフトのダウンロード・御利用は、お客様の責任において行ってください。
万一、御利用に際してトラブルが発生した場合、お客様又は第三者に損害が生じた場合にも弊社は一切の責任を負いかねますので、予めご了承ください。
