防火区画貫通部材

耐火キャップNX

用途:空調・電力用(主に1、2系統)/ビル設備などに適した被覆金属管、合成樹脂管、ケーブルの防火区画貫通部耐火措置工法部材です。被覆銅管、ドレンパイプ、制御ケーブルを同時に貫通処理できます。

製品特長

【IRC-NX】
耐火キャップNX

優れた施工性!簡単施工で施工時間短縮!
114条区画に対応しました!

【Point1】金具内へのパテ詰め不要!
金具の内側にパテが取り付けられているため、従来のようなパテ詰め作業が省けます。
【Point2】パテを巻き付けるだけ!

エアコン/冷媒配管の防火区画貫通部耐火措置工法部材
エアコン/冷媒配管のみならず、ドレン管やケーブルといった幅広い配管/配線を処理できる防火区画貫通部耐火措置工法部材です。



簡単施工
パテ(熱膨張性耐熱シールIPNX)を配管の周りに盛って金具を留めるだけの簡単施工。※1
簡単施工-因幡電工
パテはスリット入りなので分割しやすく巻き付けやすくなりました。

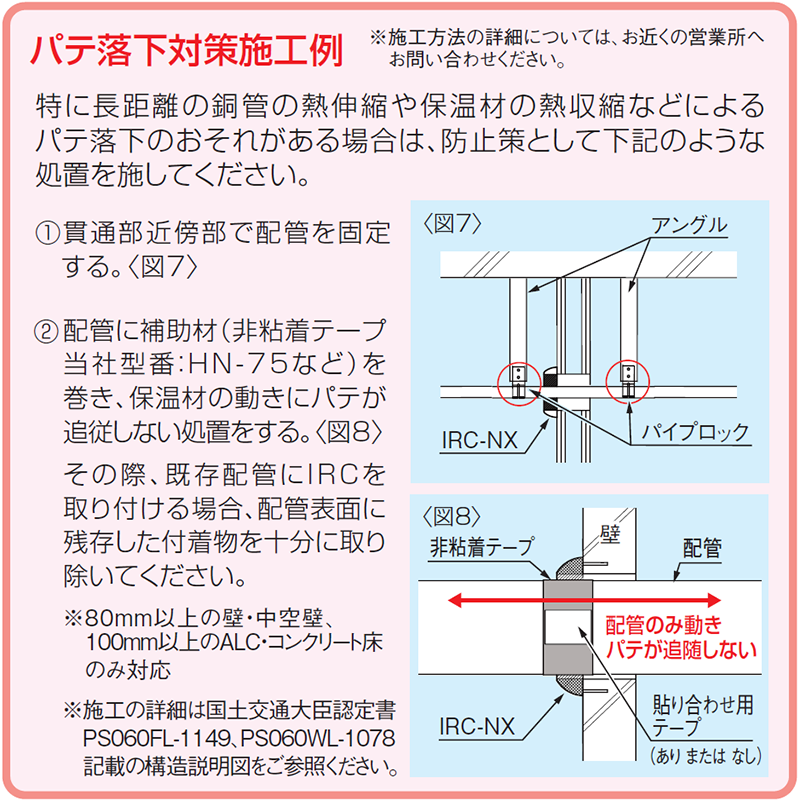

※1 配管が付属アダプターの内径より小さい時には、パテ落下防止のため、アダプターをあらかじめセットしてください。



準耐火45分壁に対応
中空壁(準耐火45分)界壁・間仕切り壁などの114条区画に対応。※3
準耐火45分壁に対応-因幡電工
※3 建築基準法施行令第114条に定められる区画



※2 Sウォールは吉野石膏株式会社の商標です。



国土交通大臣認定取得
建築基準法にて要求されている1時間耐火性能基準に合格しています。



6種類の防火区画に対応

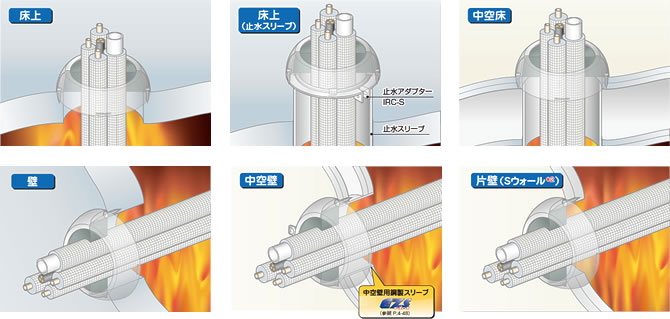

IRC-NXは、床上/床上(止水スリーブ)/中空床/壁/中空壁/片壁の6種類の防火区画貫通に対応しています。



熱膨張性耐熱シールを使用
加熱により4倍以上に膨張し、炎や煙を遮断します。



優れた施工性
パテ(熱膨張性耐熱シール材)を配管の周りに盛って金具を留めるだけの簡単施工。(IRC-NX)



配管後でも施工可能
2分割構造で、配管後でも施工が可能です。



被覆金属管、電線(ケーブル)、合成樹脂管兼用
空調・電気・排水の工法が統一できます。また、それぞれの混設も可能です。



貫通穴の化粧も万全
蓋金具は化粧キャップとしての機能も備えており、貫通穴も見えずきれいに仕上がります。
