材質…本体カバー:発泡PVC(25SNはPVC)
注意
JDシリーズを給湯にご使用の場合は、次の点にご注意下さい。
・管内温度80゜C以下でご使用下さい。
・樹脂管が熱で伸縮することによりカバーが外れる恐れがあります。直線配管距離の目安については、総合カタログP9-6~P9-9又は技術資料をご参照下さい。
・樹脂管が熱伸縮によりきしみ音が発生する場合があります。
・樹脂管が熱伸縮によりカバーが落下する恐れがある為、天井面には施工しないで下さい。
壁の素材を確認のうえ、使用してください。
石膏ボードなどでは、固定強度が不足することがあるため、壁下地材の木軸などに固定してください。
ウォーターハンマーによる衝撃音が発生するおそれのある場所は、配管に緩衝材(保温材など)を巻いてください。
壁固定用のねじは、ねじ径4mmのものを使用してください。
樹脂管は、巻き癖のない直管を使用してください。コイル巻を使用する場合は、巻き癖を取り除きながら施工してください。
ダウンロードデータ
-

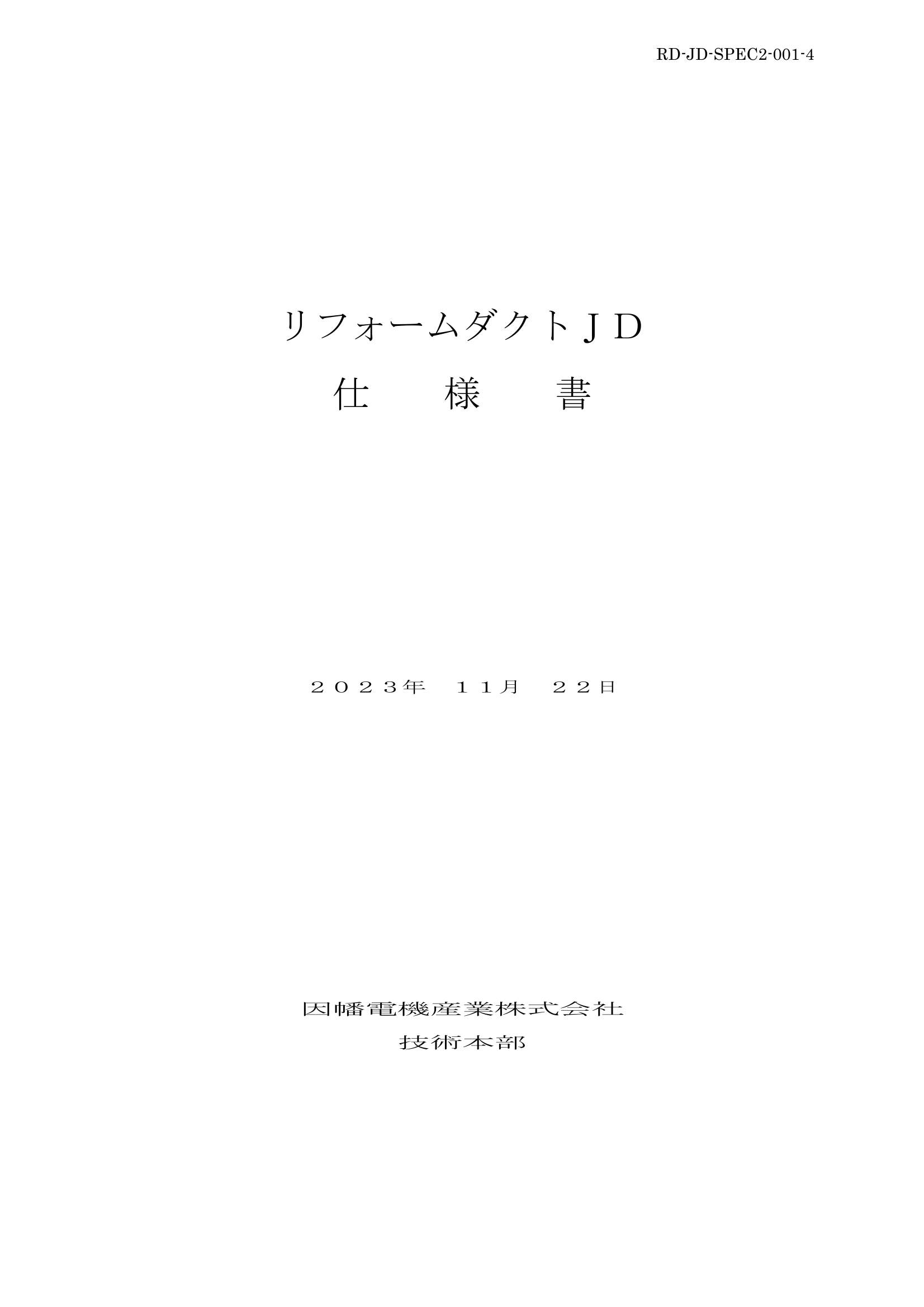

仕様書
-

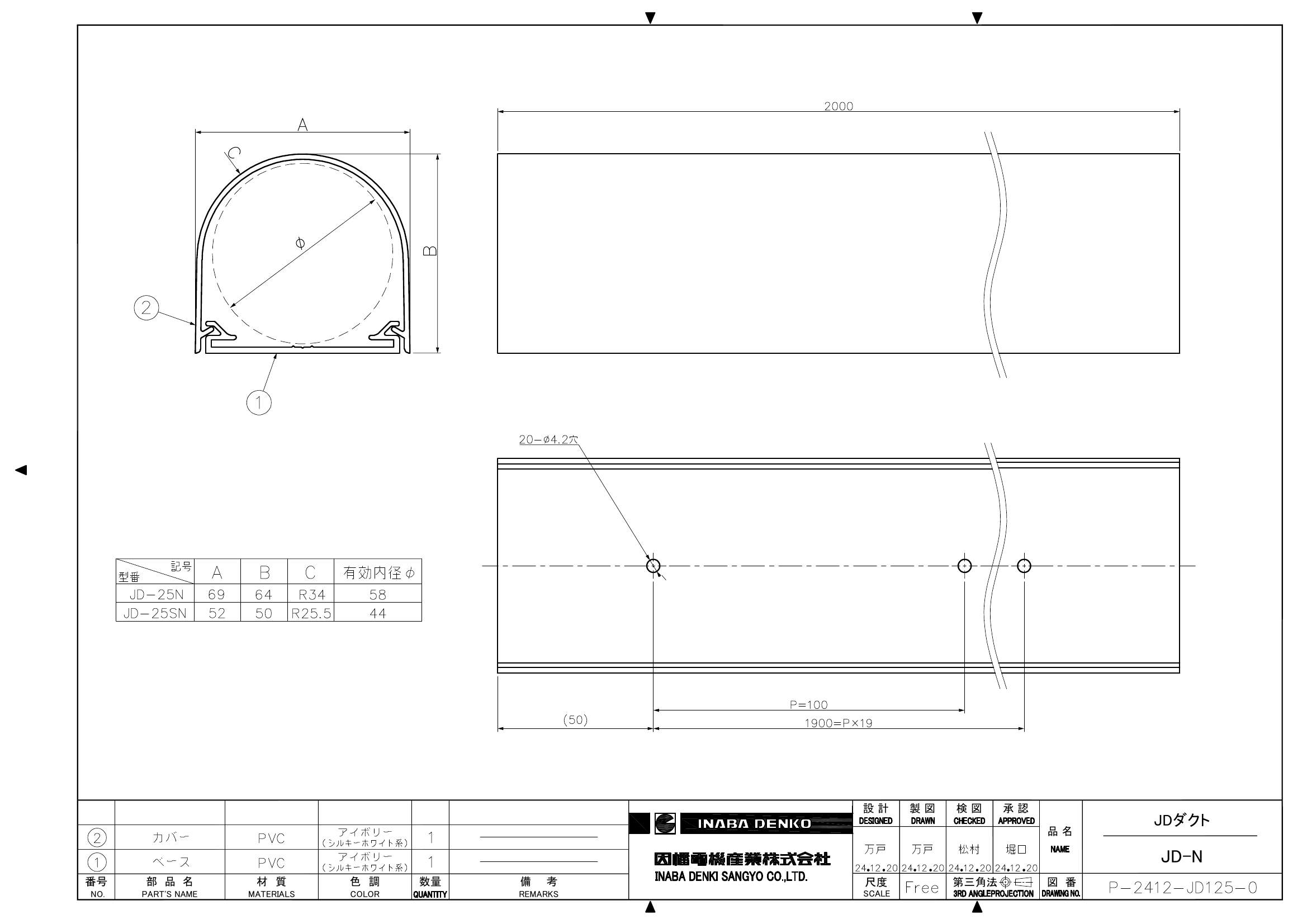

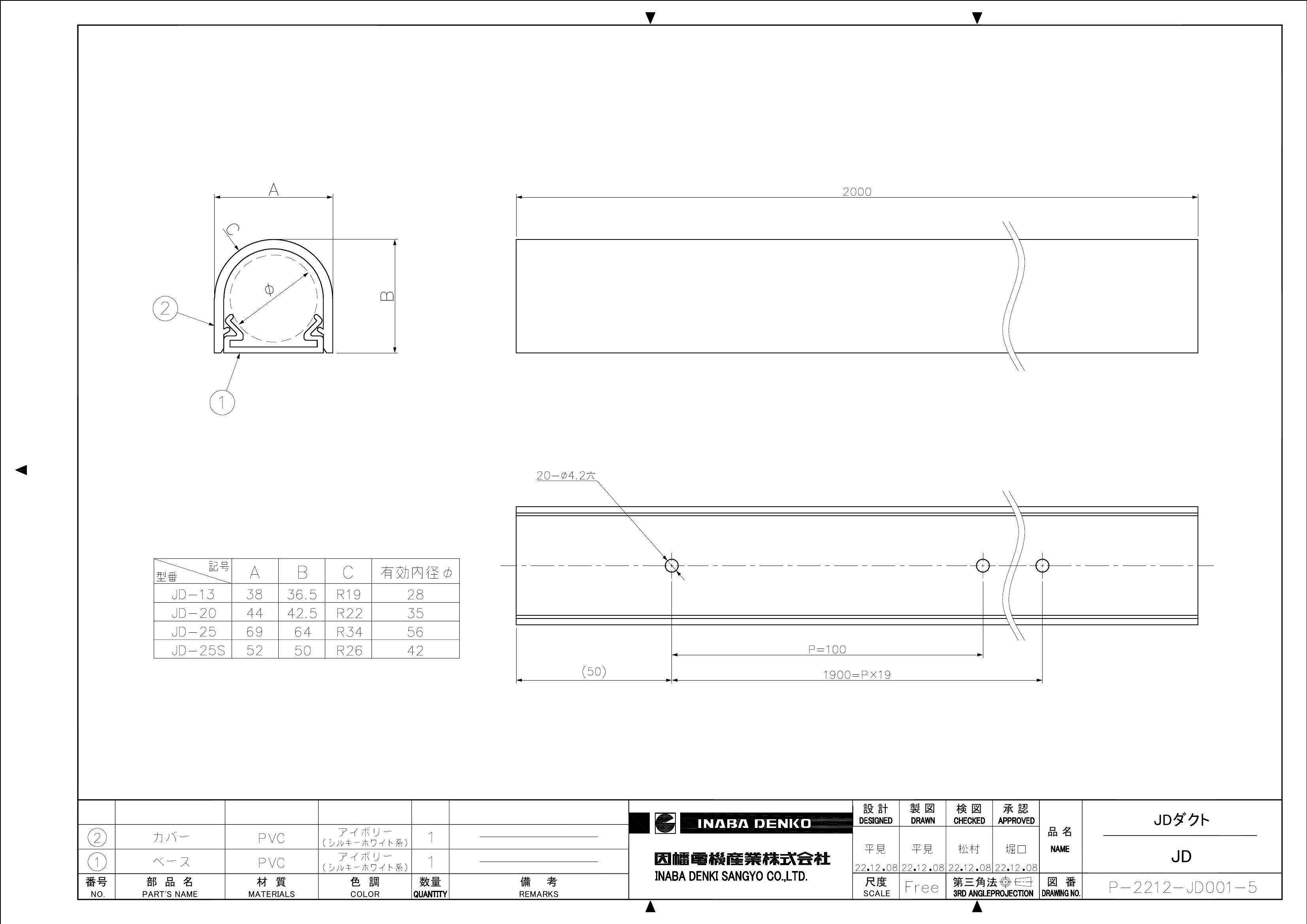

仕様図面
-
仕様図面
-

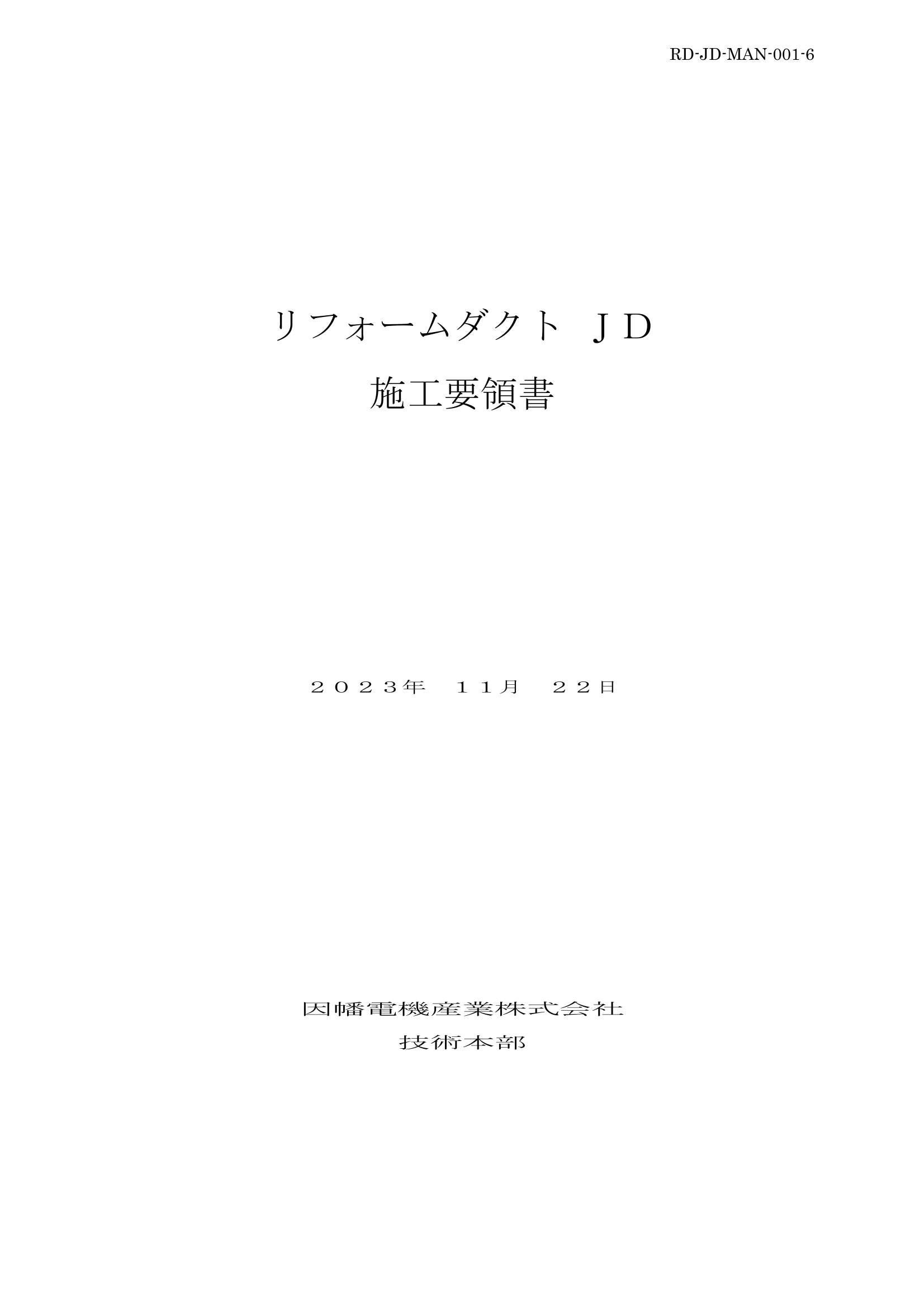

施工要領手順書
-

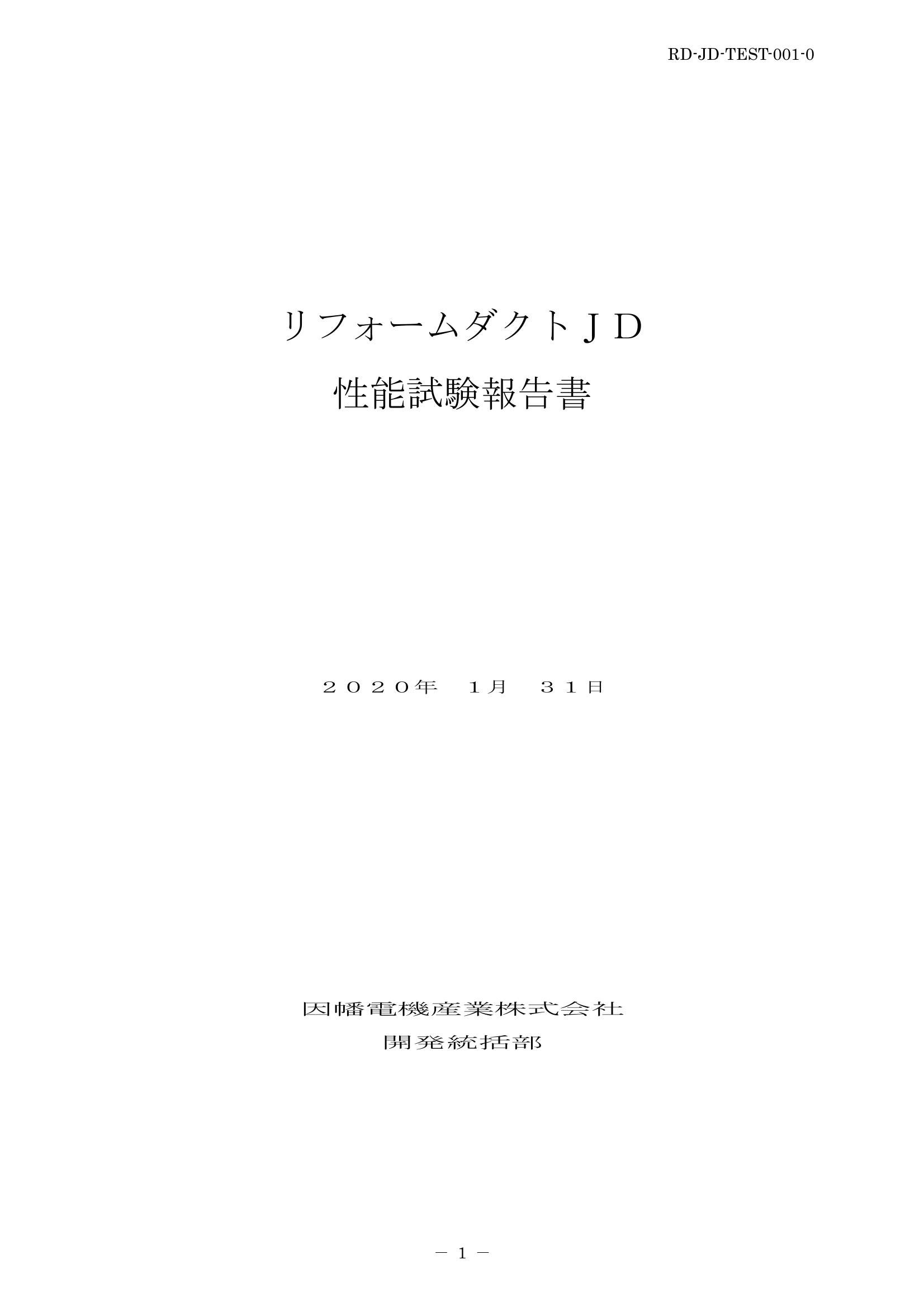

試験報告書
-

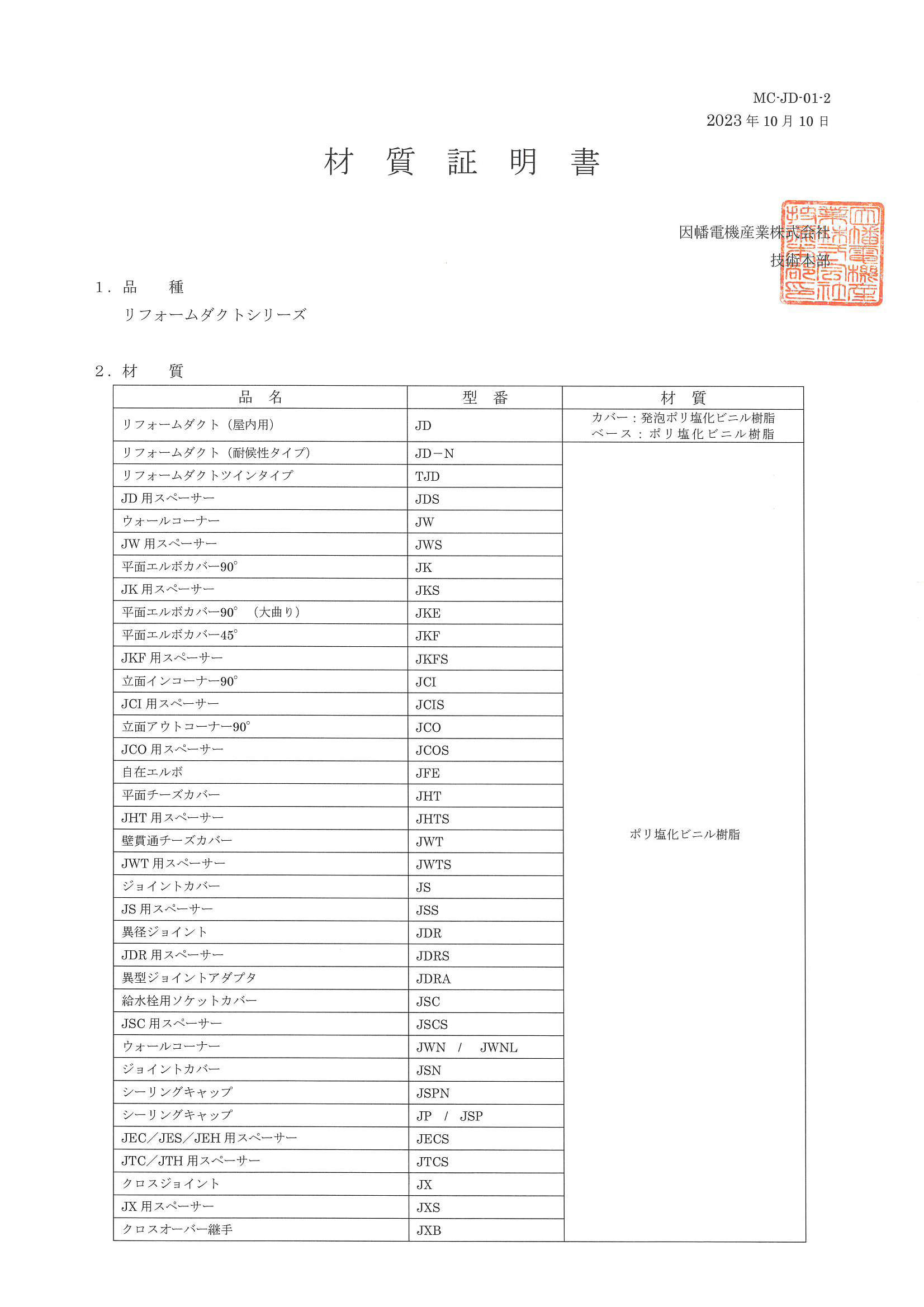

材質証明書
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細

コードNo. | 型番 | VP管(裸) | PE・PB管(裸) | 長さL | W | H | 有効内径φ | 標準価格 | 梱包 |
---|---|---|---|---|---|---|---|---|---|
60870020512在 | JD-13 | 13 | 13 | 2000 | 38 | 36.5 | 28 | ¥2,780 | 10 |
60870020762在 | JD-20 | 16/20 | 10・16 | 2000 | 44 | 42.5 | 35 | ¥4,240 | 10 |
60870021092 | JD-25SN | 25 | - | 2000 | 52 | 50 | 44 | ¥5,280 | 10 |
60870021252 | JD-25N | 25/30 | - | 2000 | 69 | 64 | 58 | ¥5,550 | 6 |
60870021262在 | JD-25 | 25/30 | - | 2000 | 69 | 64 | 56 | ¥6,050 | 6 |
- 受受注生産
- 終生産終了
- 在在庫限り
