注意
屋外（給湯用途）施工でJCO-20Fをコルゲート管16Aに使用する場合は、必ずJDG-LRを取り付けてください。
ダウンロードデータ
-

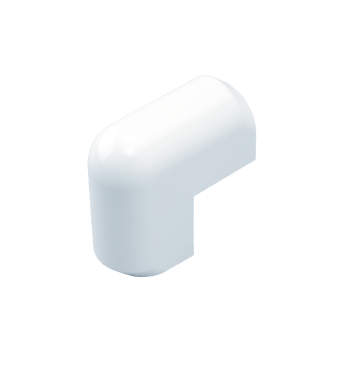

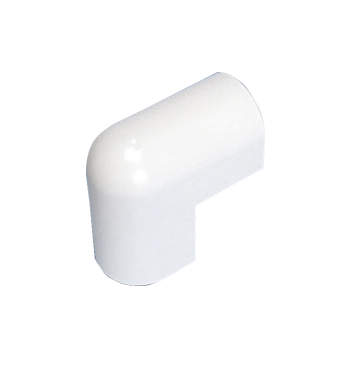

本体画像
-

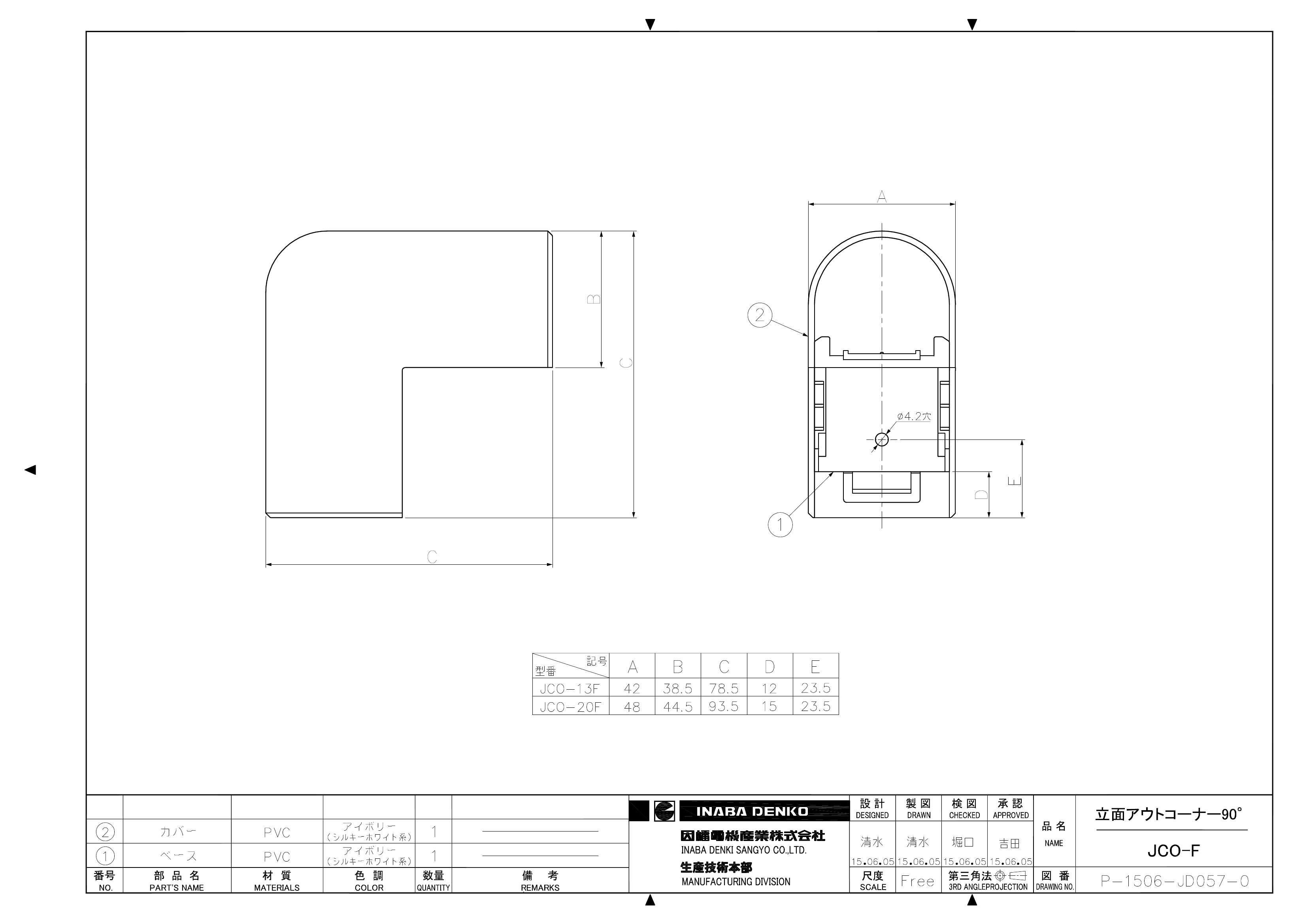

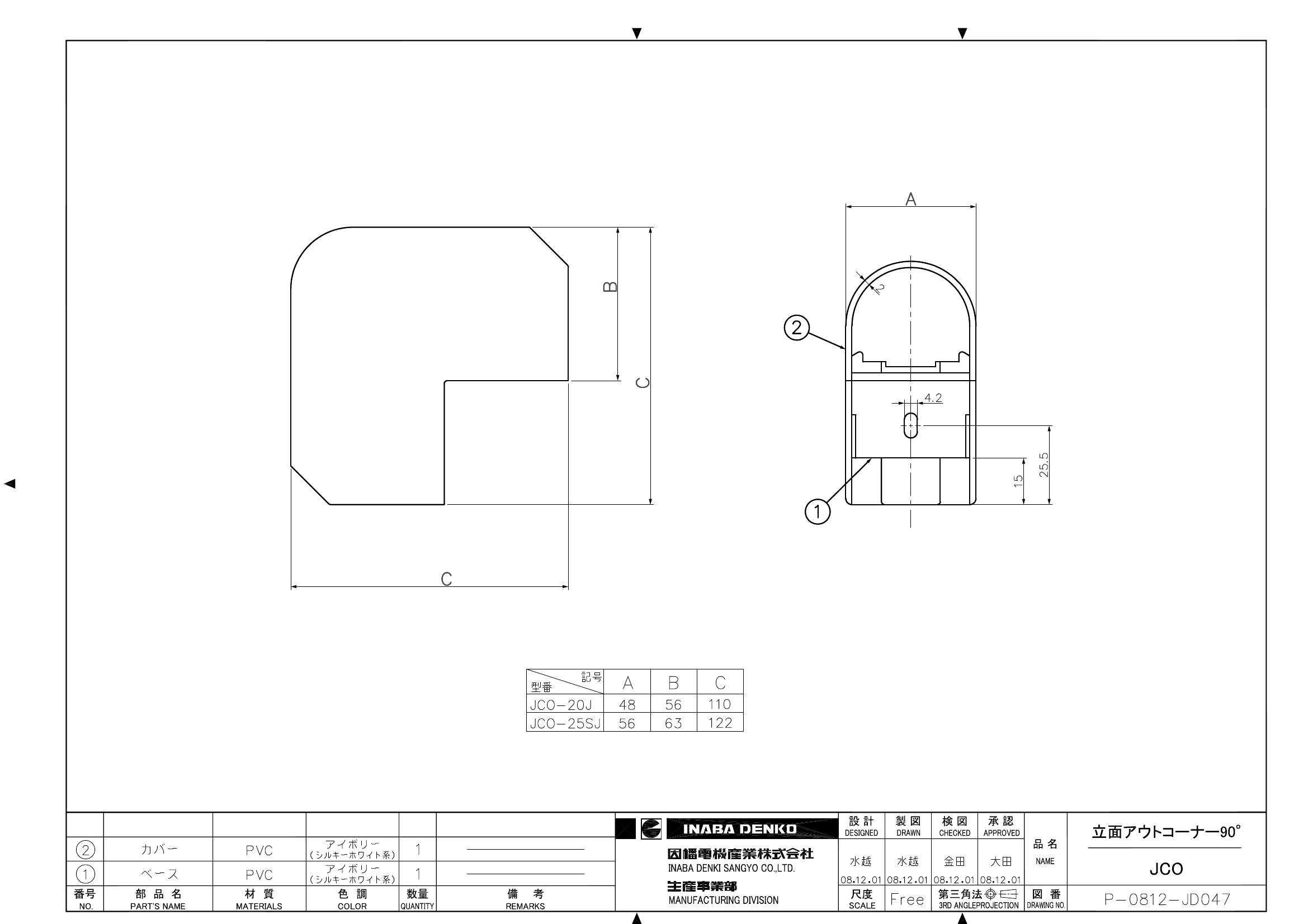

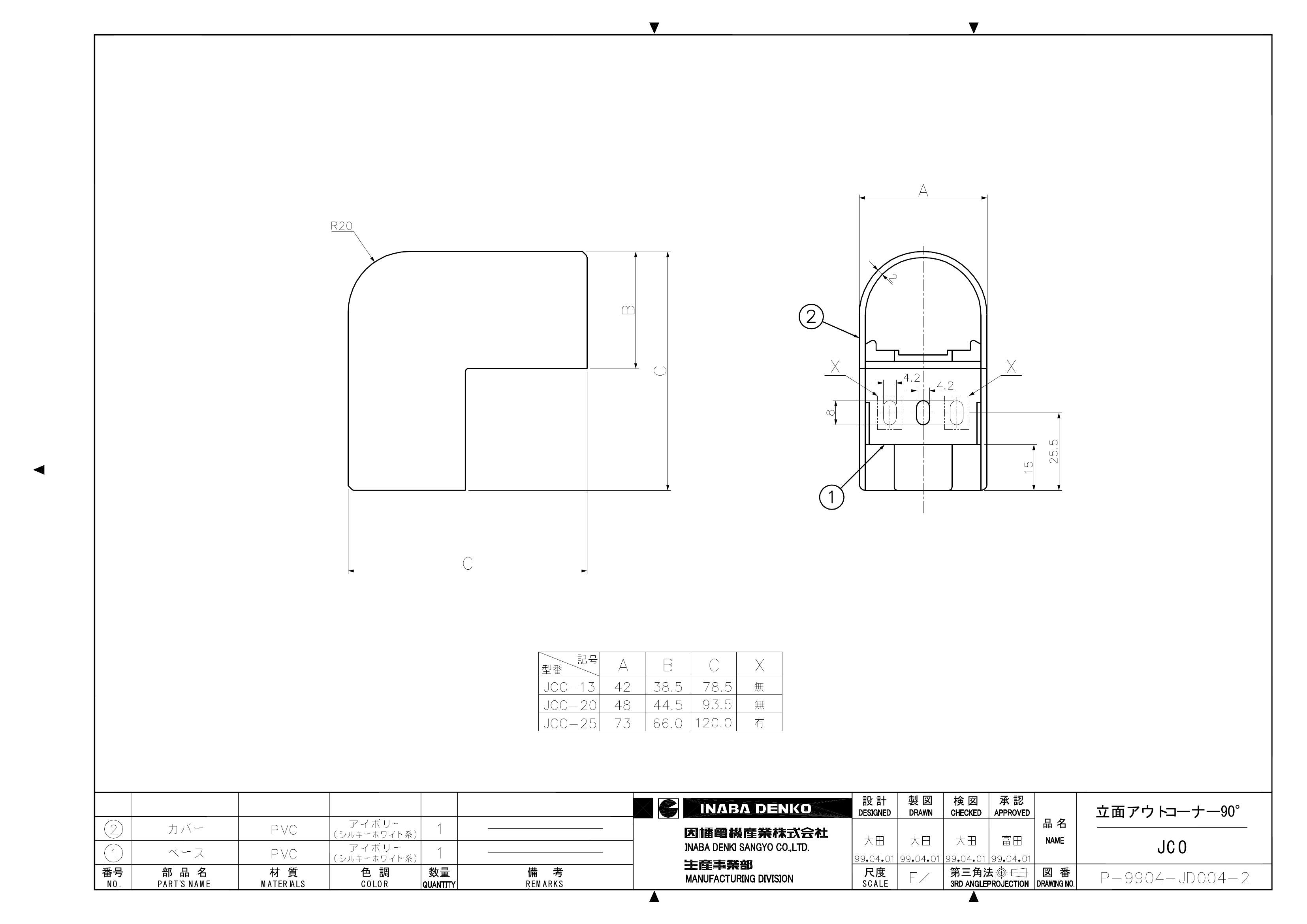

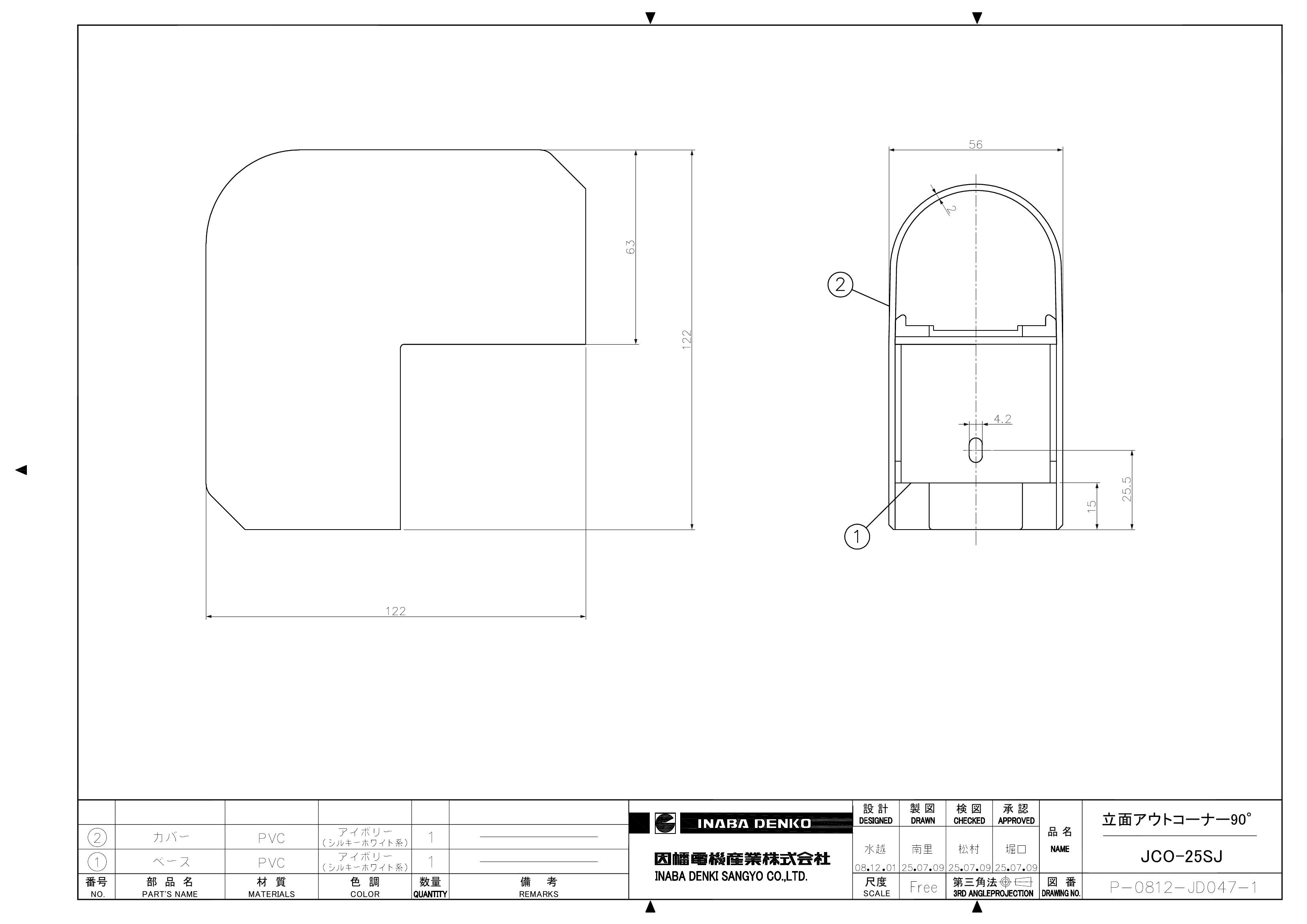

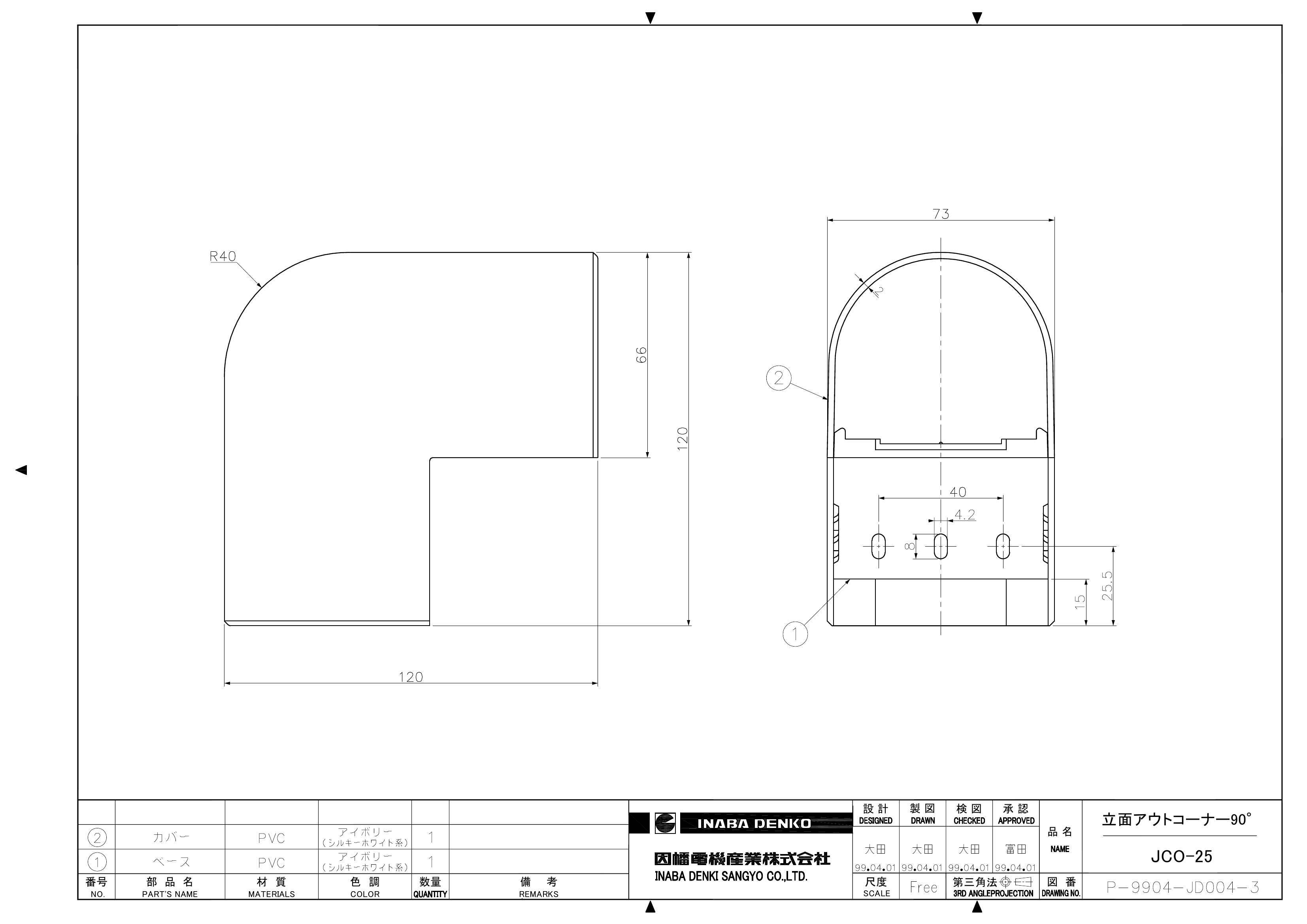

仕様図面
-
仕様図面
-
仕様図面
-
材質証明書
-
CAD（DXF）
-
CAD（DXF）
-
CAD（DXF）
-
CAD（DXF）
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細
| コードNo. | 型番 | 対応ダクト | 屋外使用 | VP管 （裸） |
PB・PE管 裸 |
PB・PE管 保温材5mm |
PB・PE管 保温材10mm |
L | W | H | 標準価格 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60870021052 | JCO-20J | JD-20 | － | 16/20 | － | - | － | 110 | 48 | 56 | ¥610 | 50 |
| 60870021142 | JCO-25SJ | JD-25S | － | 25 | － | - | 13 | 122 | 56 | 63 | ¥910 | 20 |
| 60870021302 | JCO-25 | JD-25 | － | 25/30 | － | - | － | 120 | 73 | 66 | ¥960 | 20 |
| 60870022052 | JCO-13F | JD-13 JD-13N |
○ | 13 | 13 | 13 | － | 78.5 | 42 | 38.5 | ¥510 | 50 |
| 60870022132 | JCO-20F | JD-20 JD-20N |
○ | 16/20 | 10・16 | 16 | 13 | 93.5 | 48 | 44.5 | ¥610 | 50 |
- 受受注生産
- 終生産終了
- 在在庫限り
