注意
*1…配管の高さを合わせるため、ダクトの20サイズ側にスペーサーJDS-20-05が必要です。
VP管用パーツです。
*2…JDR-25-20にJDRA-2520-13は適合します。
異なるサイズのJDダクトの接続に使用します。
ダウンロードデータ
-
本体画像
-

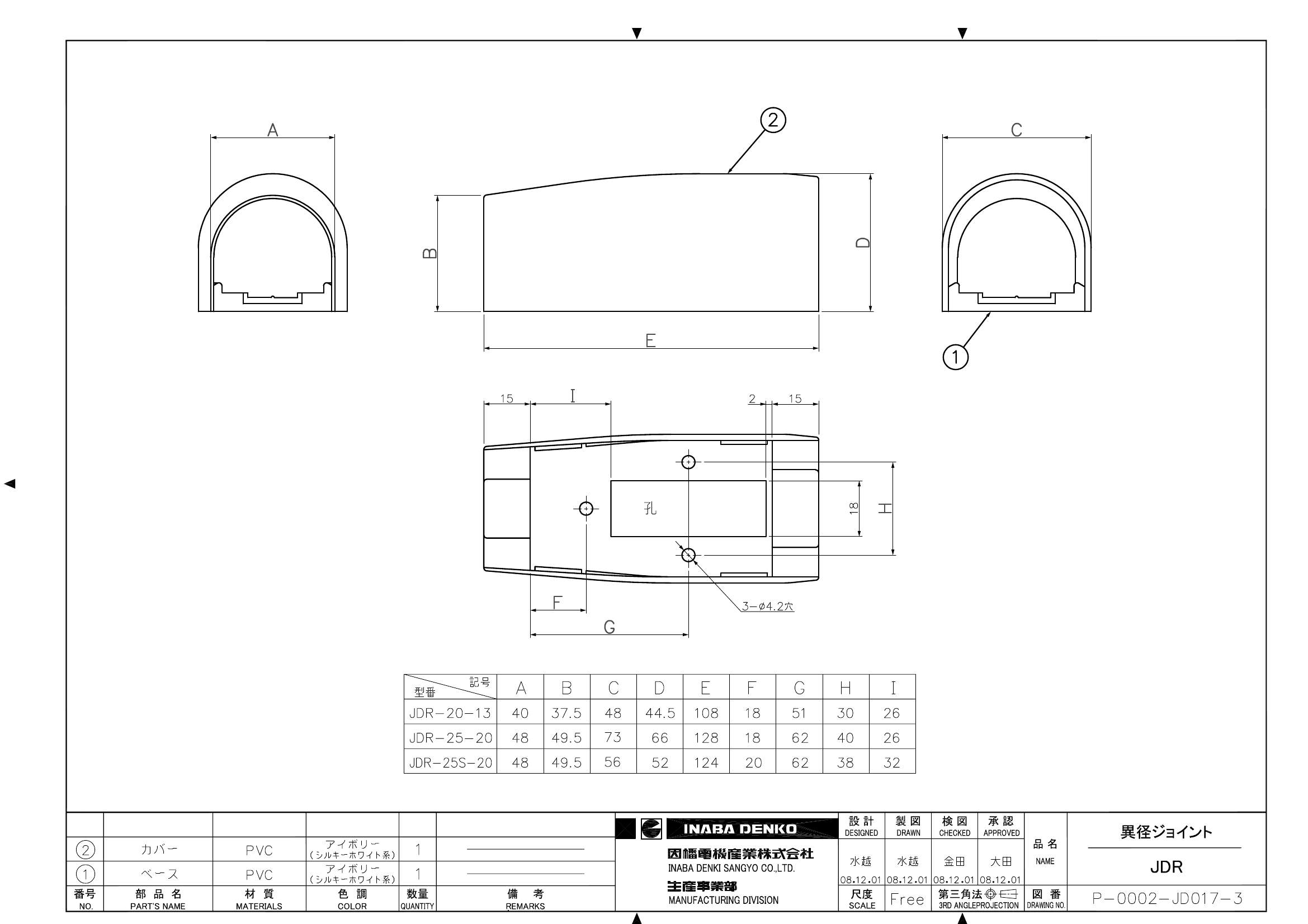

仕様図面
-
材質証明書
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細

コードNo. | 型番 | 対応ダクト | 屋外使用 | VP管 (裸) |
PB・PE管 裸 |
PB・PE管 保温材5mm |
PB・PE管 保温材10mm |

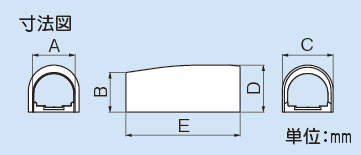

A | B | C | D | E | 標準価格 | 梱包 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
60870020692 | JDR-20-13 | JD-20 JD-20N |
○ | 16/20 | 16 | 16 | - | 40 | 37.5 | 48 | 44.5 | 108 | ¥470 | 50 |
60870020972 | JDR-25-20 | JD-25 | - | 25/30 | - | - | - | 48 | 49.5 | 73 | 66 | 128 | ¥570 | 20 |
60870021222 | JDR-25S-20 | JD-25S | - | 25 | - | - | 13 | 48 | 49.5 | 56 | 52 | 124 | ¥550 | 20 |
- 受受注生産
- 終生産終了
- 在在庫限り
