材質…PA66
注意
適合配管の詳細は、P9-6~7のホルダー早見表を参照してください。
ダウンロードデータ
-

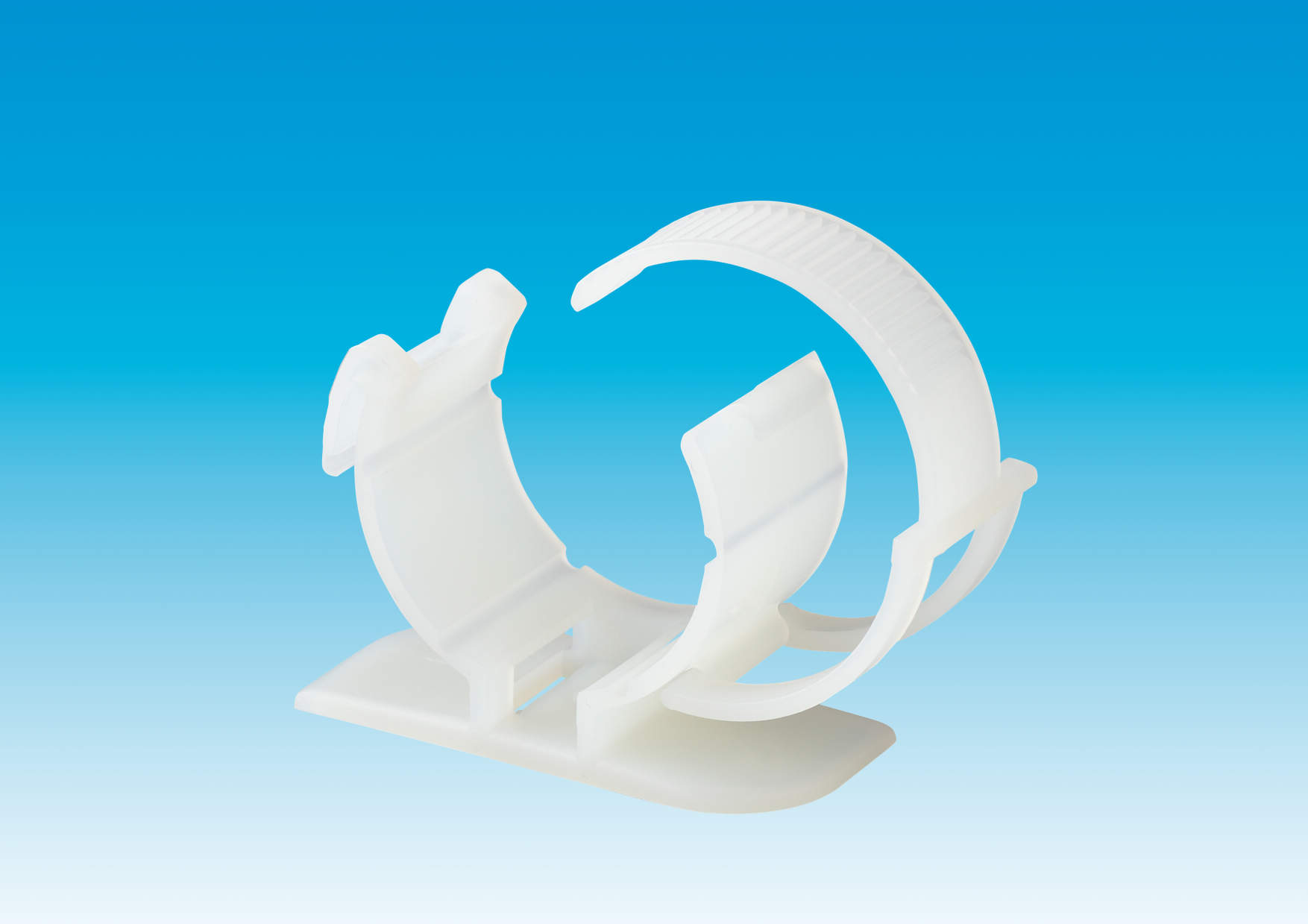

本体画像
-
本体画像
-
本体画像
-

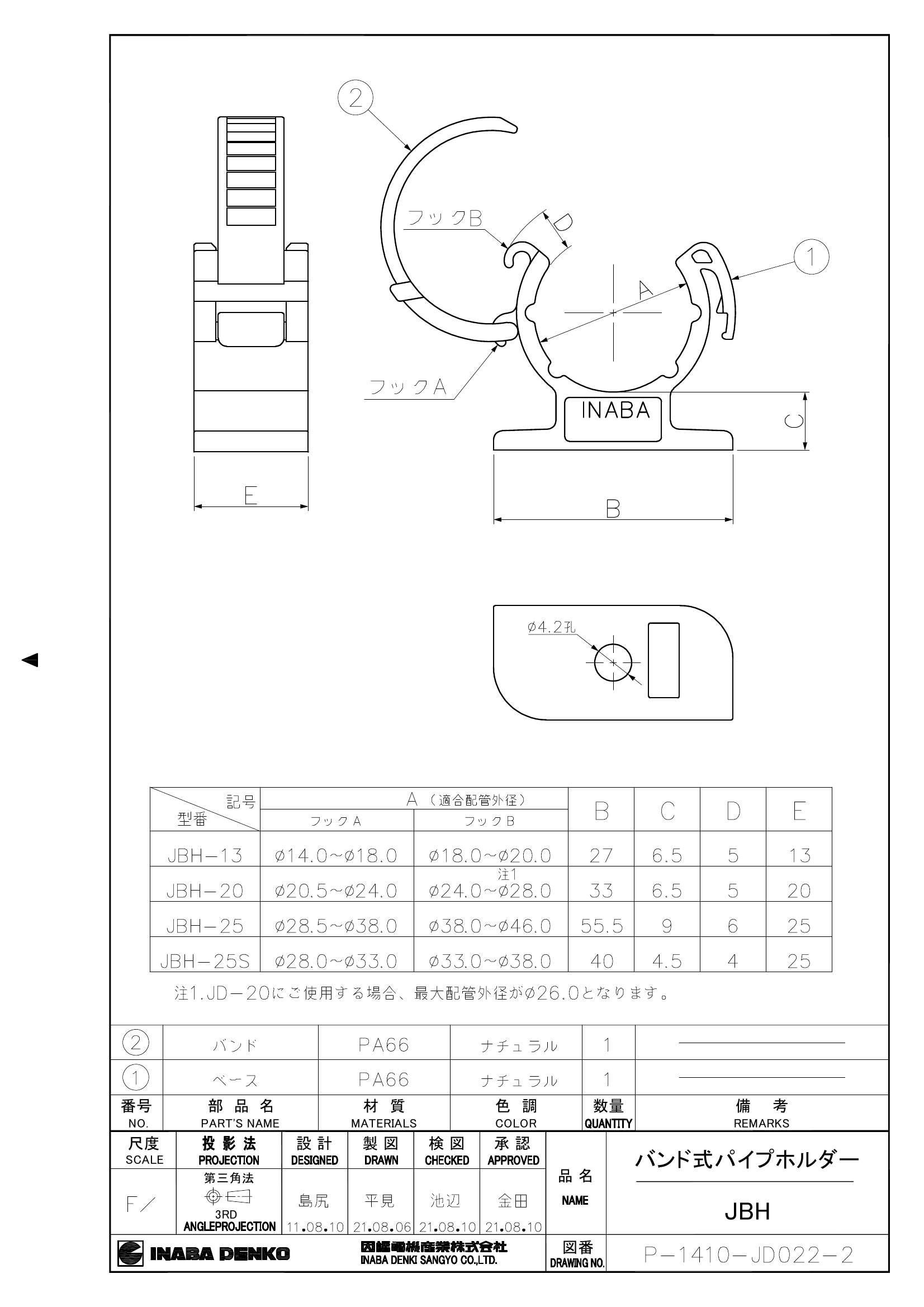

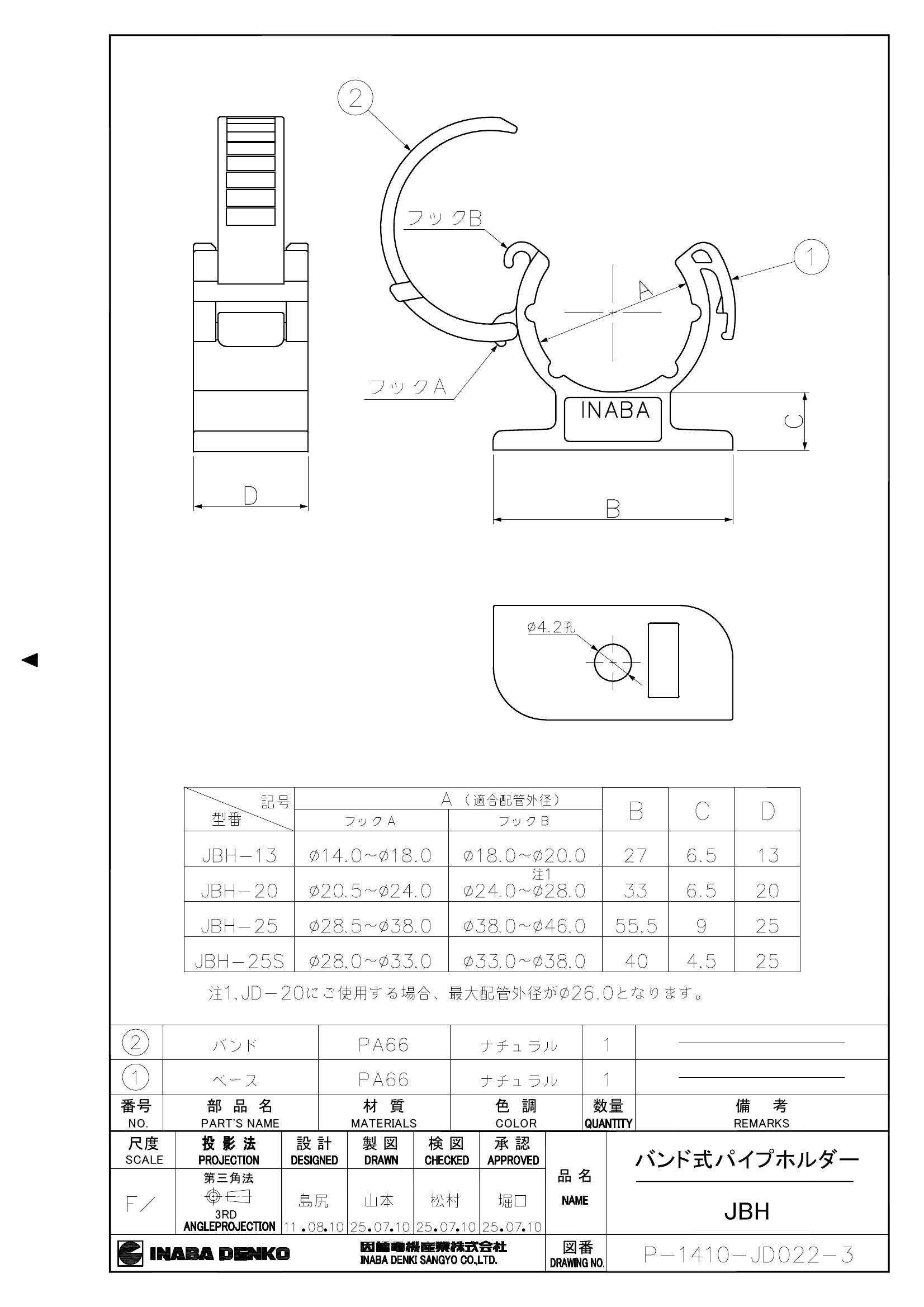

仕様図面
-
材質証明書
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細

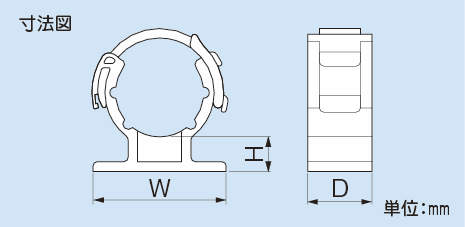

コードNo. | 型番 | 対応管種 | 対応ダクト | 対応配管 | 対応配管外径 | W | H | D | 標準価格 | 梱包 |
---|---|---|---|---|---|---|---|---|---|---|
60870020700 | JBH-13 | VP管 | JD-13・13N | 13 | φ14.0~φ20 | 27 | 6.5 | 13 | ¥110 | 500 |
60870020950 | JBH-20 | VP管 | JD-20・20N | 16/20 | φ20.5~φ26 | 33 | 6.5 | 20 | ¥145 | 500 |
60870021450 | JBH-25 | VP管 | JD-25 | 25/30 | φ28.5~φ46 | 55.5 | 9 | 25 | ¥230 | 200 |
60870021460 | JBH-25S | VP管 | JD-25S | 25 | φ28.0~φ38 | 40 | 4.5 | 25 | ¥210 | 200 |
- 受受注生産
- 終生産終了
- 在在庫限り
