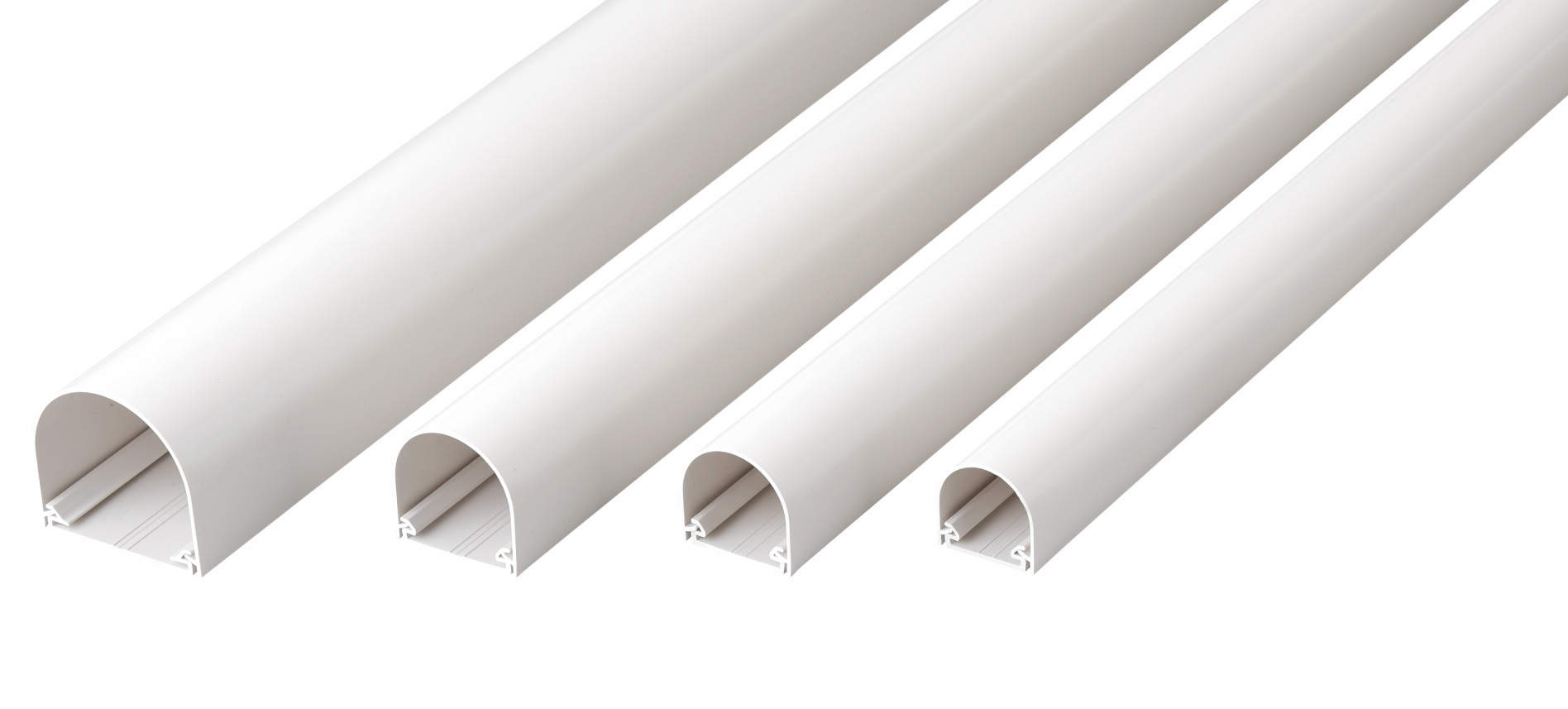

【JD-N】リフォームダクト

衛生設備部材カタログ 2024 18 リフォームダクトカタログ 2024 11 2025 因幡電工総合カタログ P9-10

注意

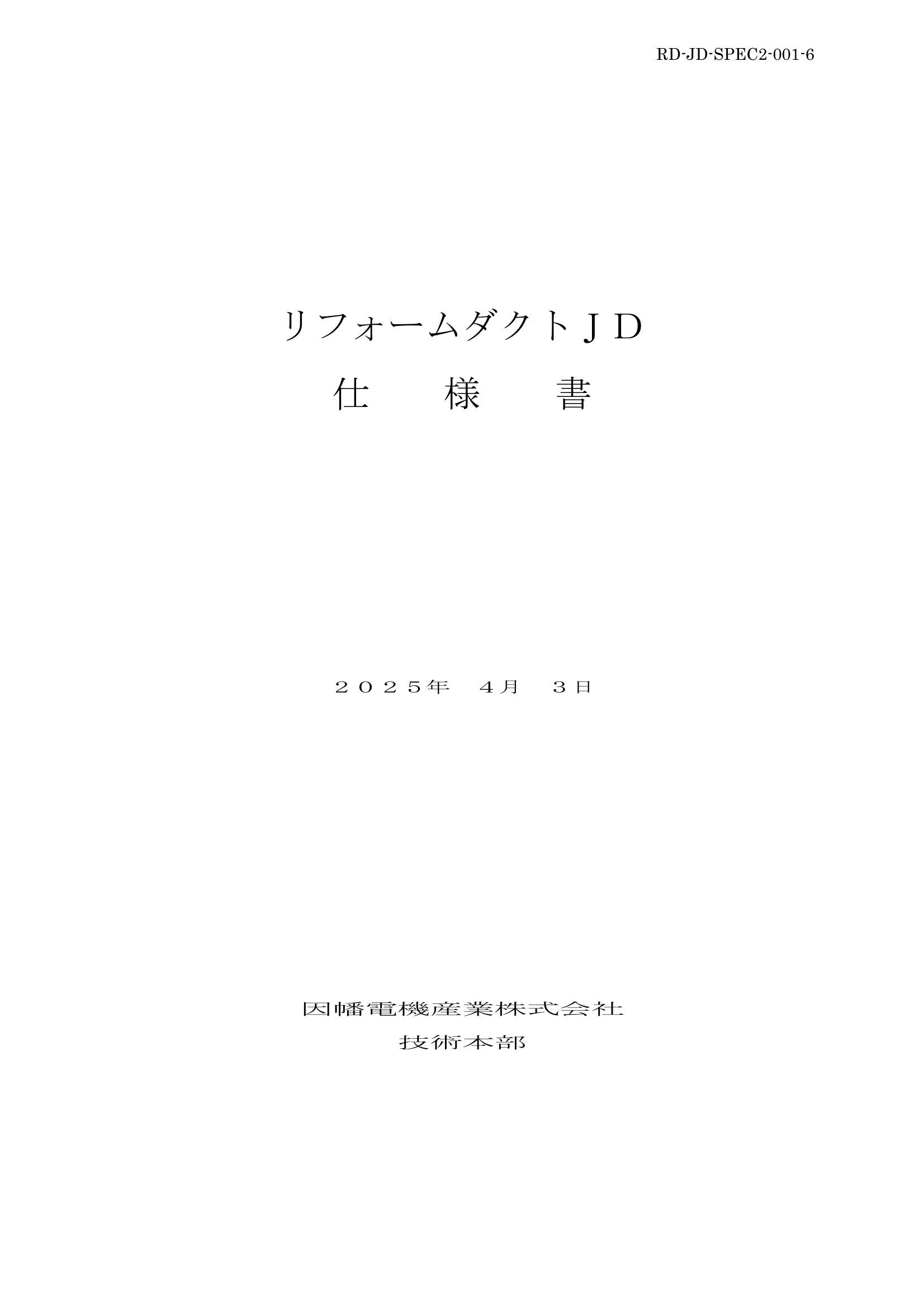

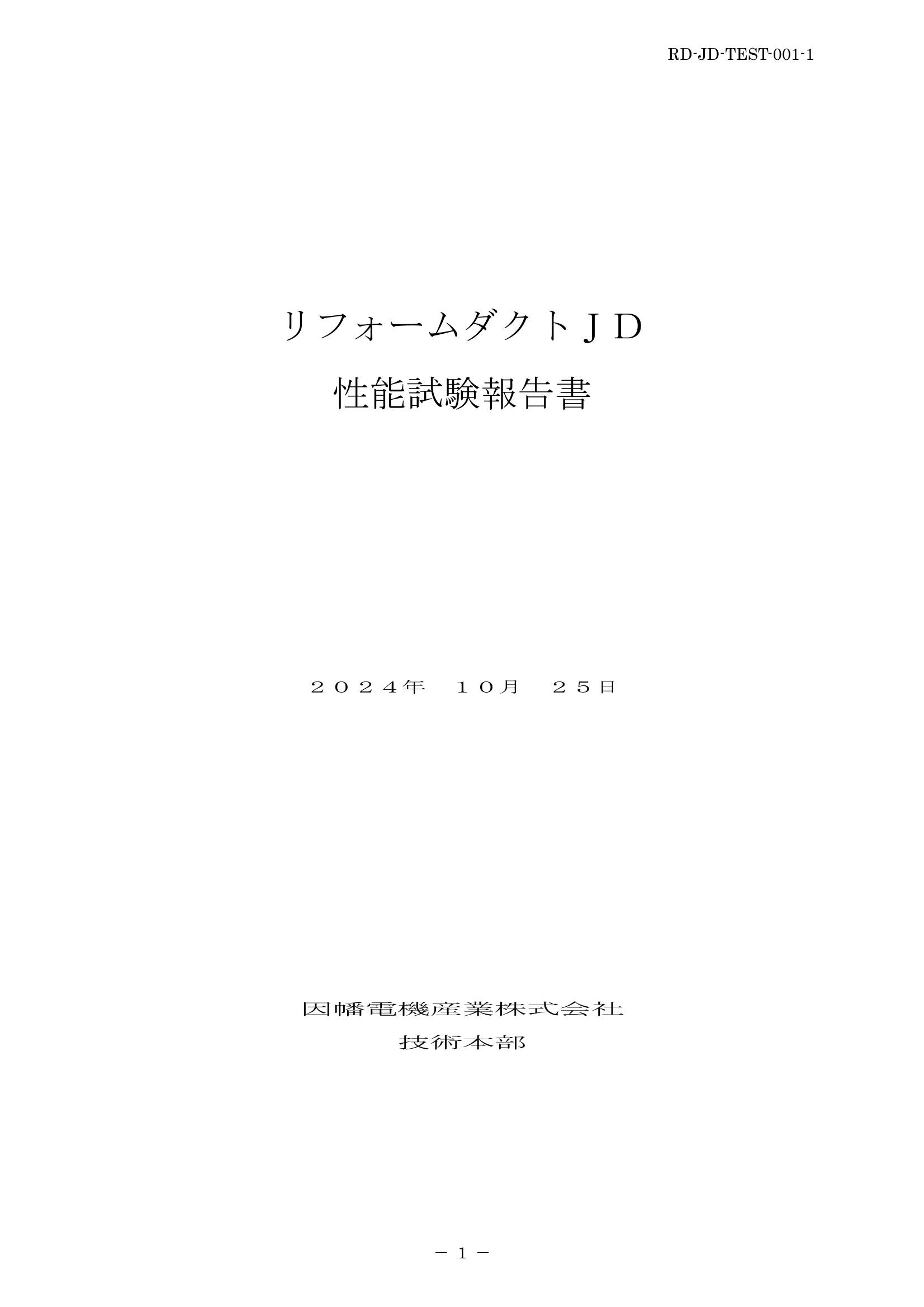

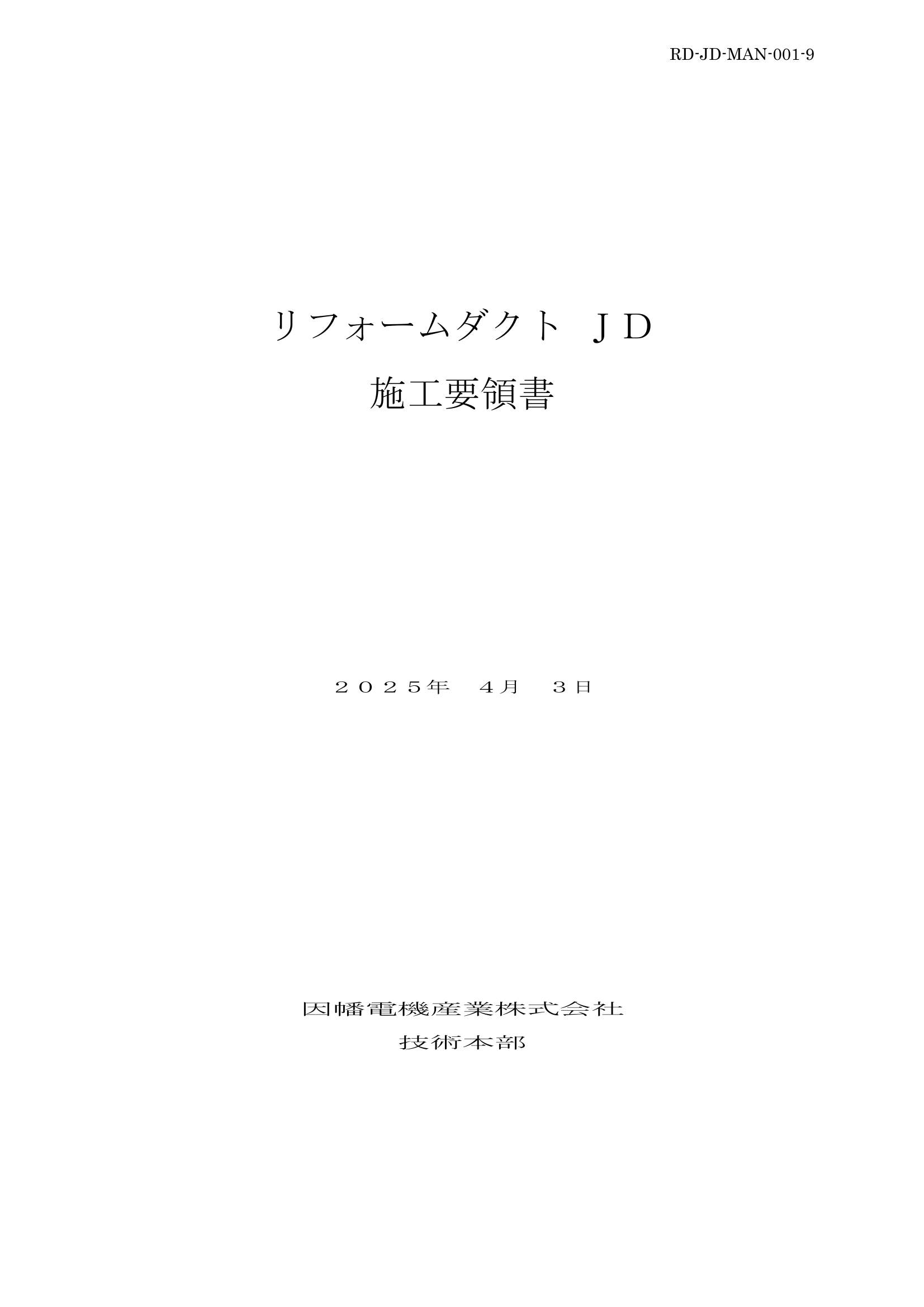

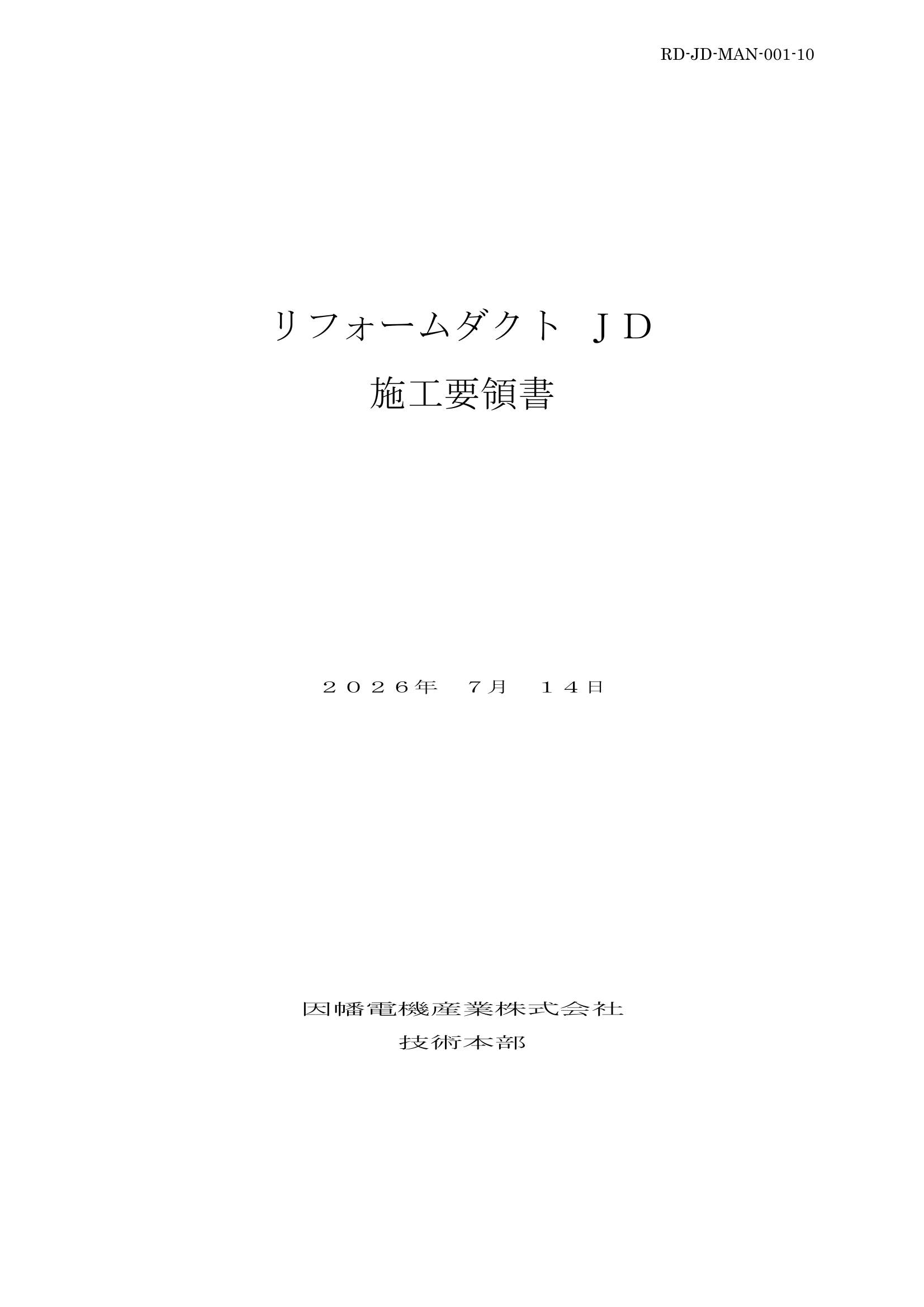

ダウンロードデータ
お問い合わせ
製品詳細

注意

JDシリーズを給湯にご使用の場合は、次の点にご注意下さい。
・管内温度80゜C以下でご使用下さい。
・樹脂管が熱で伸縮することによりカバーが外れる恐れがあります。直線配管距離の目安については、総合カタログP9-6～P9-9又は技術資料をご参照下さい。
・樹脂管が熱伸縮によりきしみ音が発生する場合があります。
・樹脂管が熱伸縮によりカバーが落下する恐れがある為、天井面には施工しないで下さい。

壁の素材を確認のうえ、使用してください。
石膏ボードなどでは、固定強度が不足することがあるため、壁下地材の木軸などに固定してください。

ウォーターハンマーによる衝撃音が発生するおそれのある場所は、配管に緩衝材（保温材など）を巻いてください。

壁固定用のねじは、ねじ径4mmのものを使用してください。

樹脂管は、巻き癖のない直管を使用してください。コイル巻を使用する場合は、巻き癖を取り除きながら施工してください。

ダウンロードデータ

お問い合わせ

随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。

Webでのお問い合わせ

営業拠点一覧はこちら

製品詳細

コードNo.	型番	屋外使用	VP管（裸）	PE・PB管裸	PE・PB管保温材5mm	PE・PB管保温材10mm	W	H	有効内径φ	標準価格	梱包

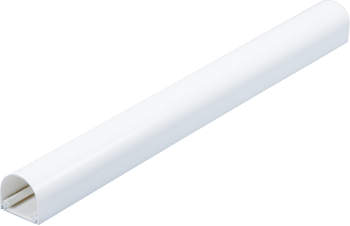

60870020502	JD-13N	○	13	13	13	－	38	36.5	31	¥2,540	10
60870020752	JD-20N	○	16/20	10・16	16	13	44	42.5	39	¥3,390	10
60870021092	JD-25SN	－	25	－	－	－	52	50.0	44	¥5,280	10
60870021252	JD-25N	－	25/30	－	－	－	69	64.0	58	¥5,550	6

受受注生産
終生産終了
在在庫限り
