材質・・・PP
色調・・・アイボリー
注意
ガス式鋲打ち機を使用して固定する際は、鋲の打ち込み強度の調整を行ってください。強度が強いと割れるおそれがあります。
また、ノズルは取付面に対して垂直にして、しっかりと押さえて打ち込んでください。ノズルが垂直でないと、適切に固定できないおそれがあります。
サドル底面が取付面にしっかりと接するまで固定してください。
必ず平らな面にサドルを取り付けてください。
サドル固定後に、管保持部が外側方向に開きすぎている場合、管を押し付けても管保持部が閉じません。手で内側方向になじませてから管を取り付けてください。
ダウンロードデータ
-

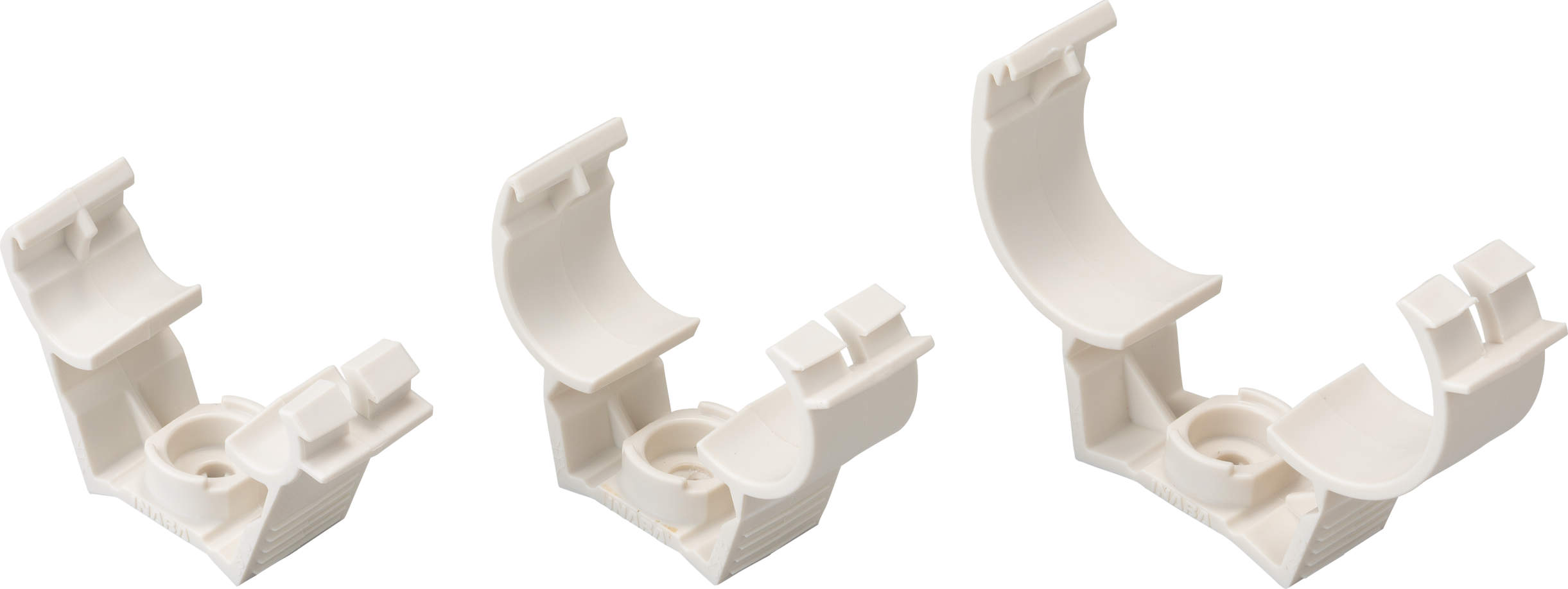

本体画像
-

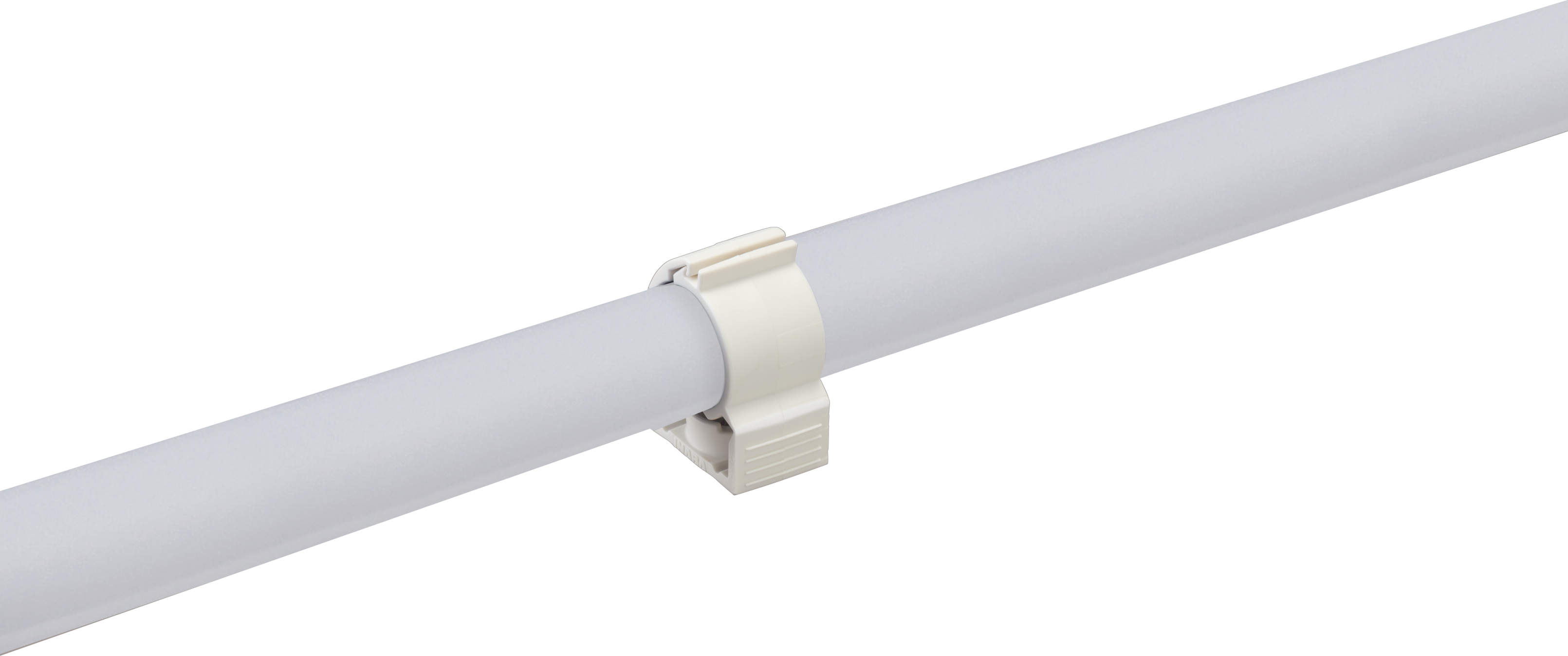

本体画像
-

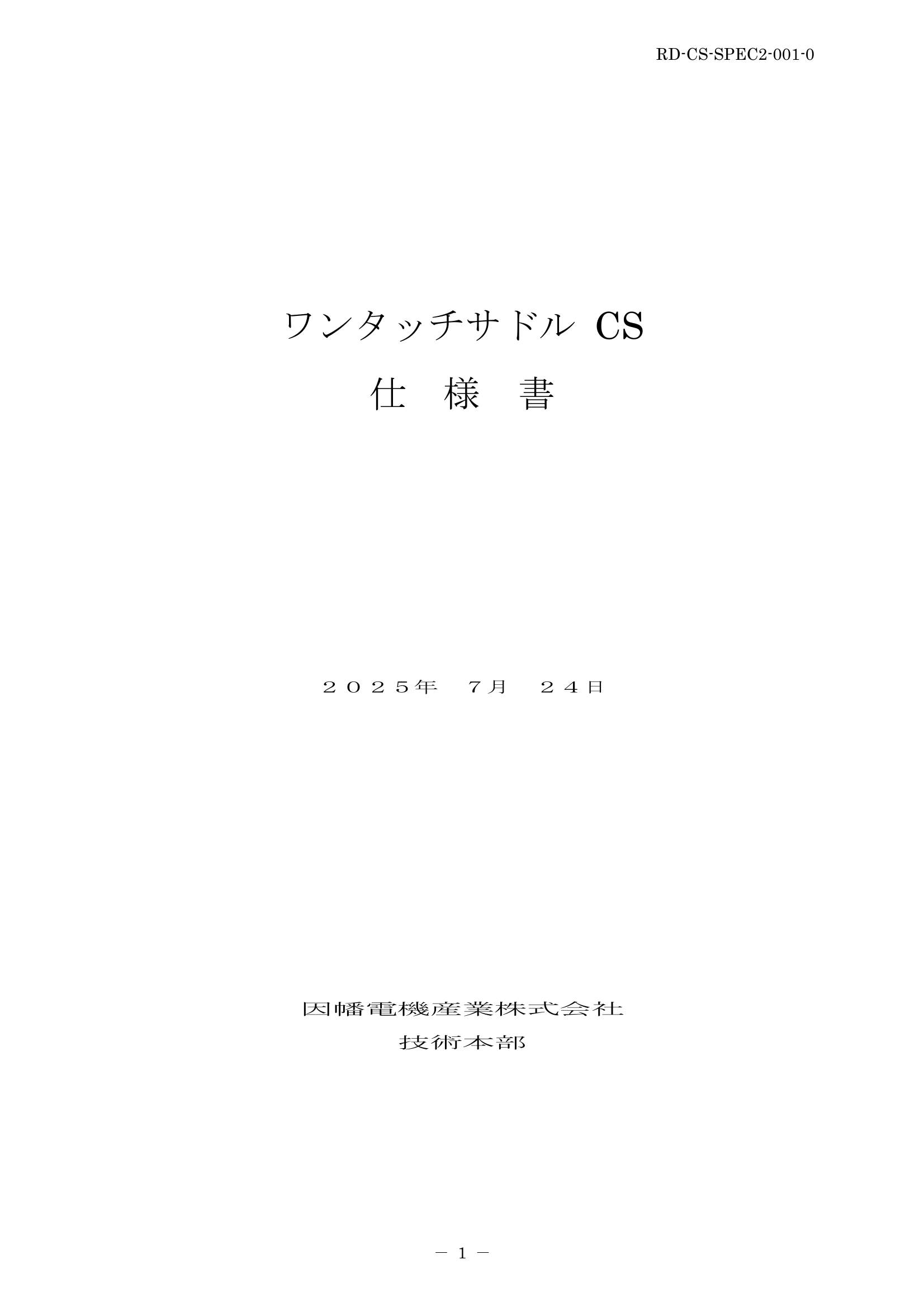

仕様書
-

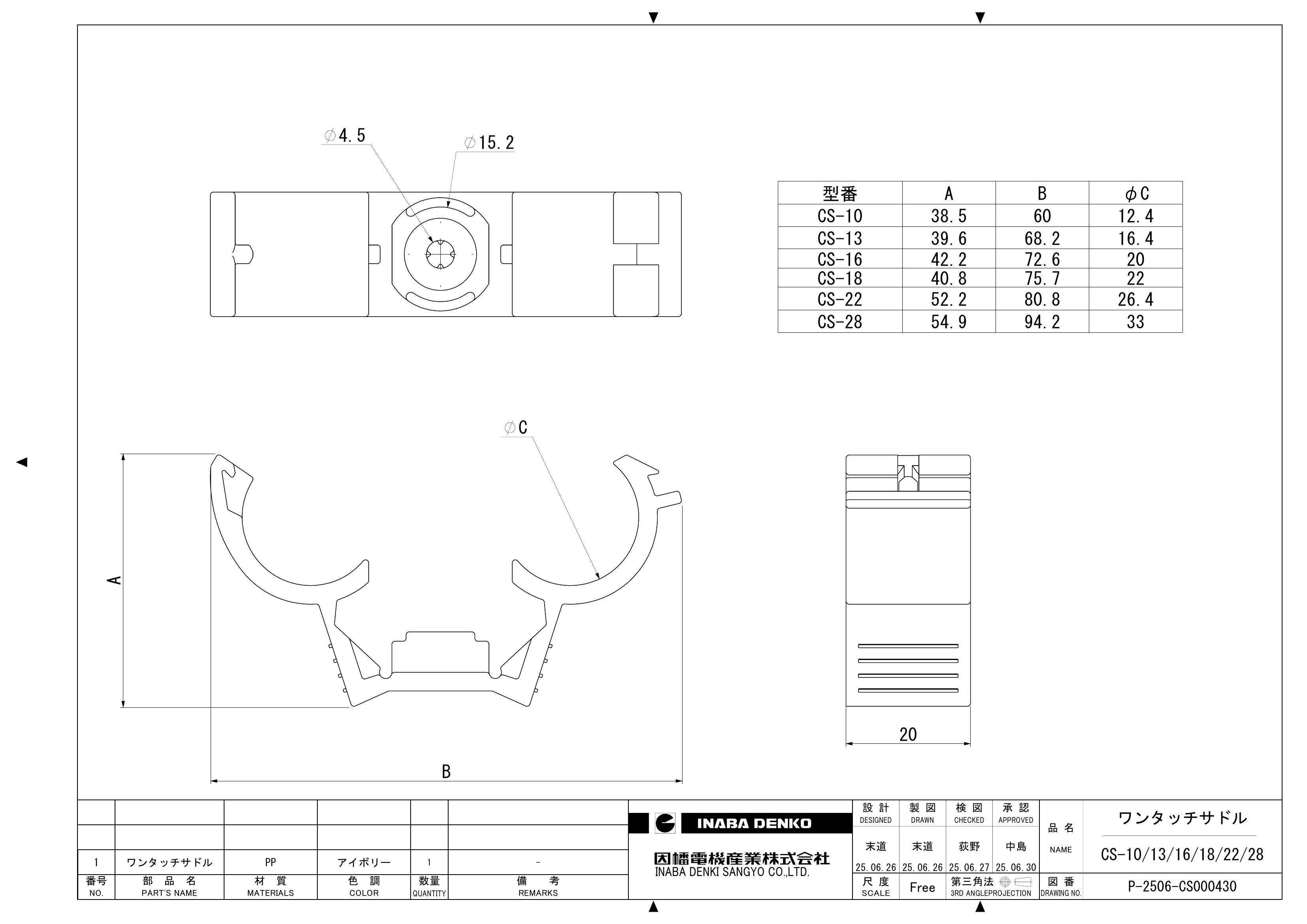

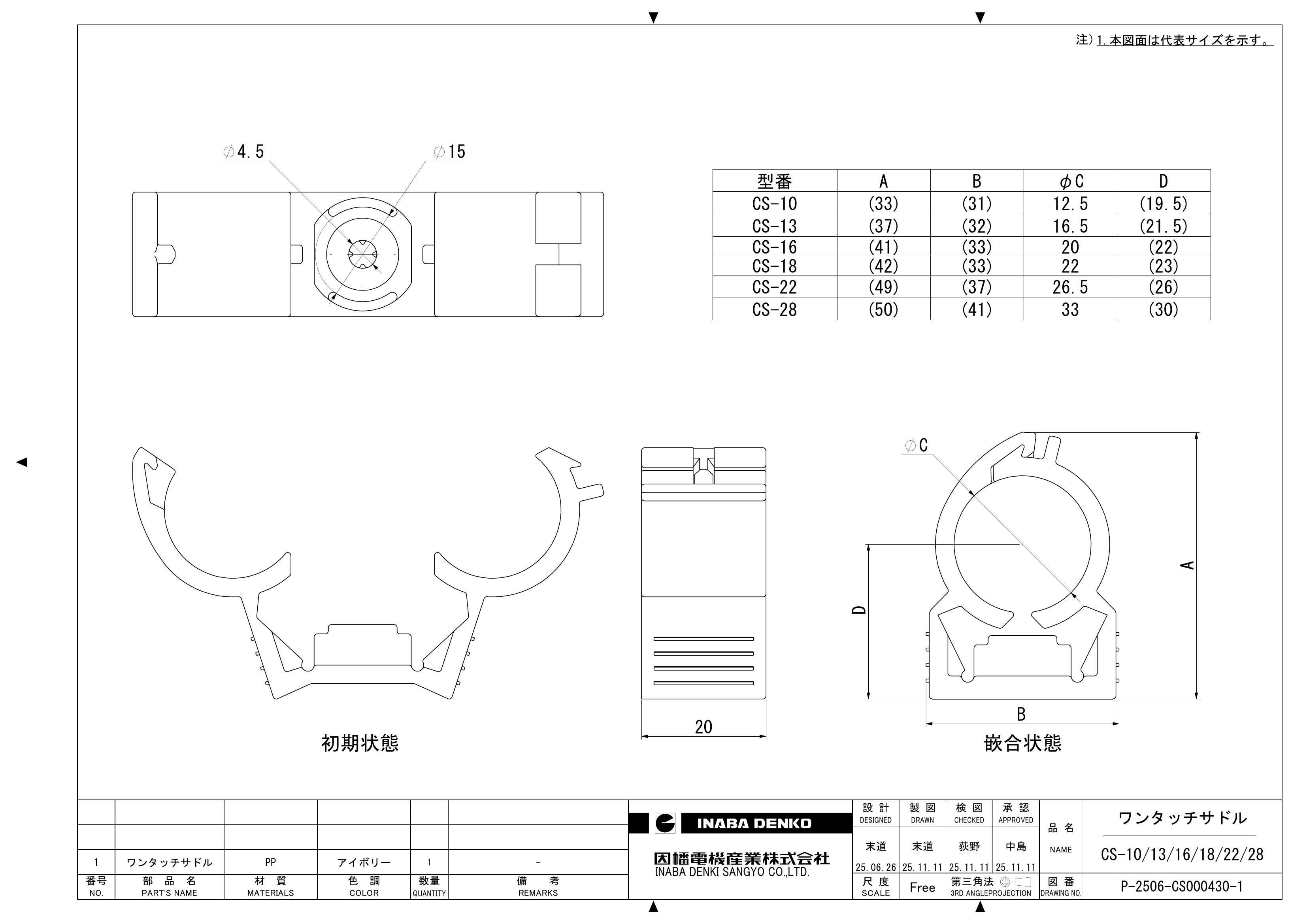

仕様図面
-

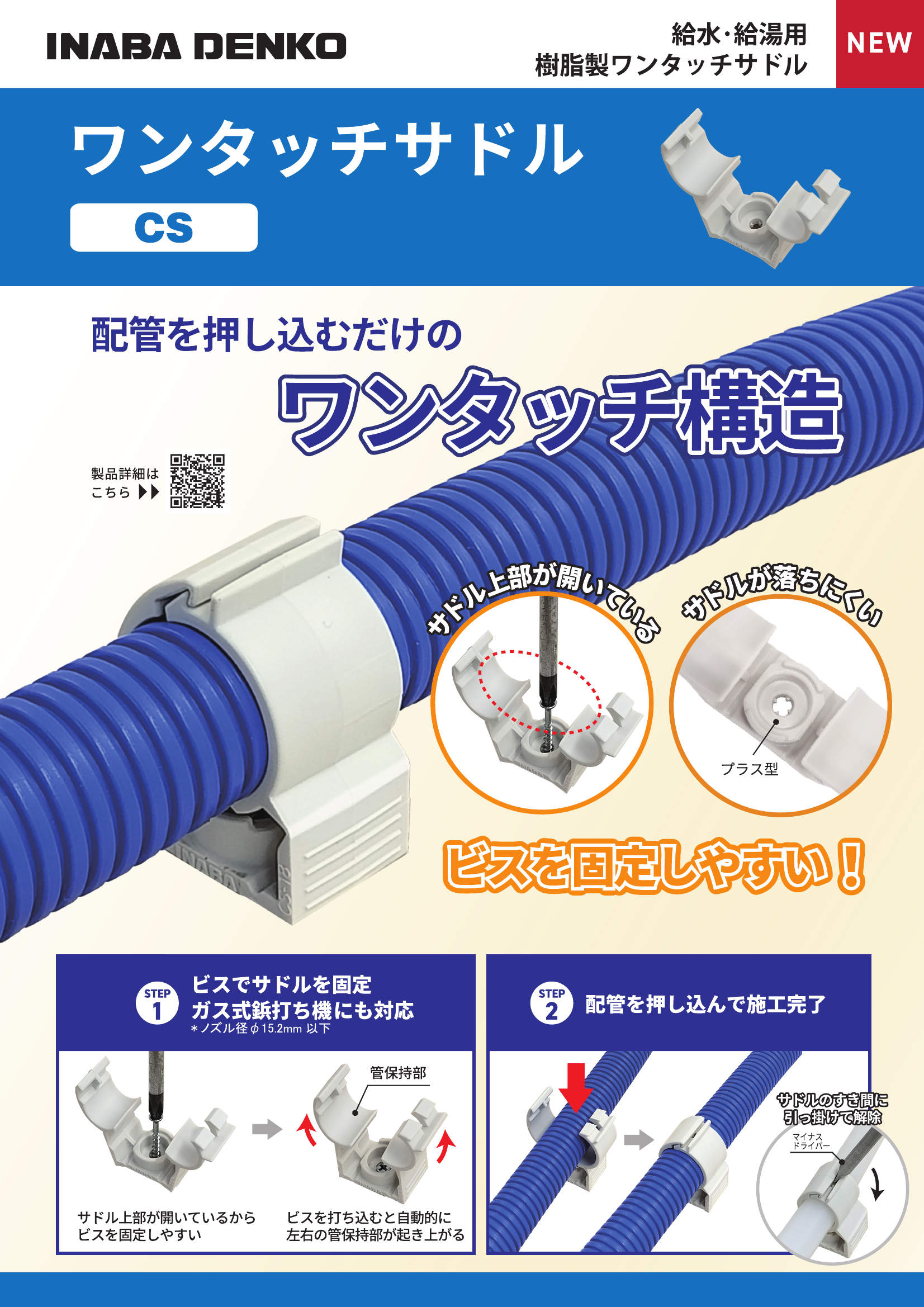

製品パンフレット
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細

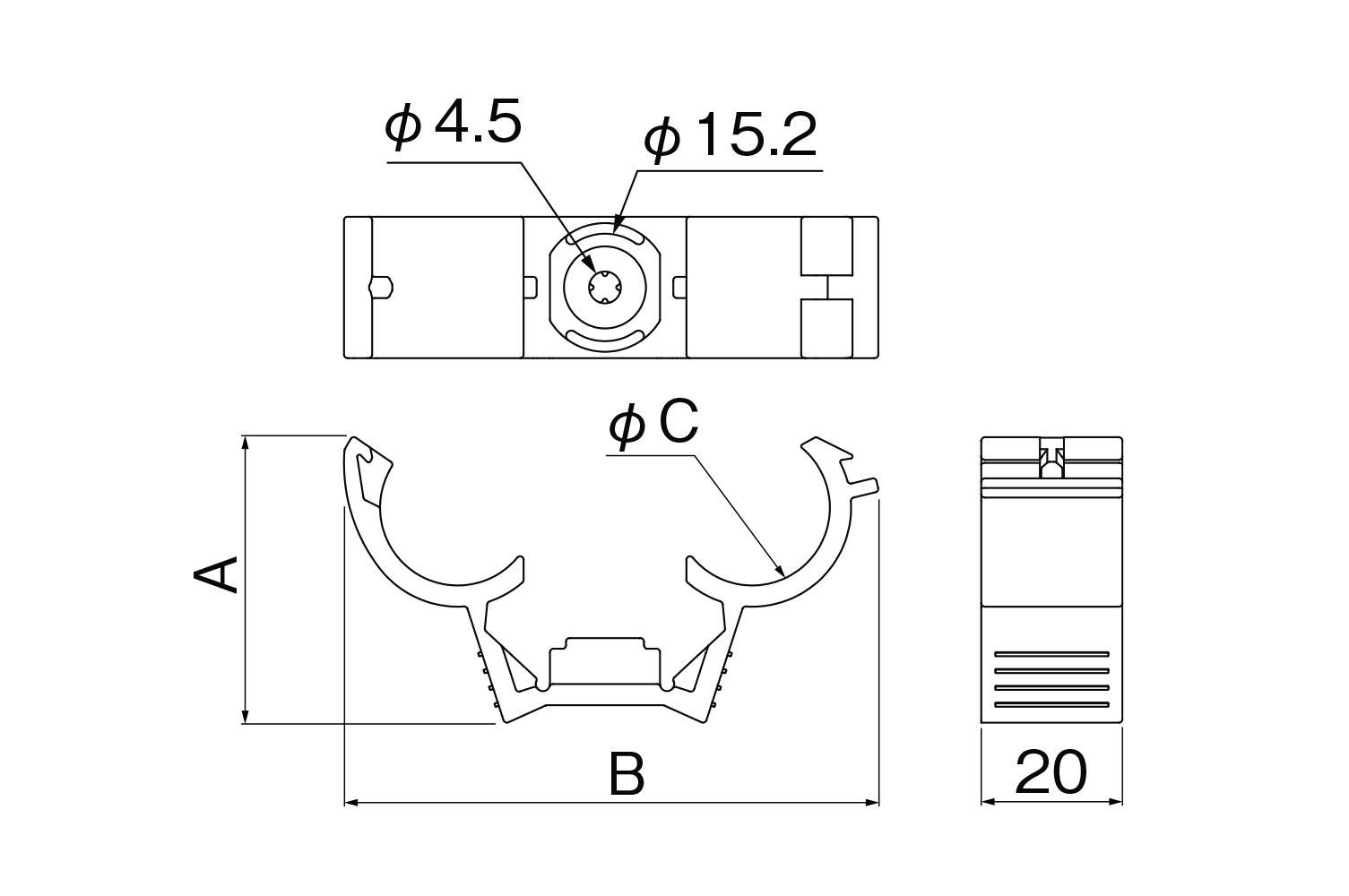

| コードNo. | 型番 | 適用配管寸法 | 適合配管（呼び径） 樹脂管 |
適合配管（呼び径） さや管 |
適合テクトパイプ | A | B | φC | 標準価格 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|---|
| 60874005660 | CS-10 | φ12.8～φ13.5 | 10 | － | － | 38.5 | 60 | 12.4 | オープン | 400 |
| 60874005670 | CS-13 | φ16.8～φ18.0 | 13 | － | － | 39.6 | 68.2 | 16.4 | オープン | 400 |
| 60874005680 | CS-16 | φ20.4～φ22.5 | 16 | 16 | － | 42.2 | 72.6 | 20 | オープン | 400 |
| 60874005690 | CS-18 | φ22.4～φ24.0 | － | 18 | IXN-13 | 40.8 | 75.7 | 22 | オープン | 400 |
| 60874005700 | CS-22 | φ26.8～φ31.5 | 20 | 22 | IXN-16 | 52.2 | 80.8 | 26.4 | オープン | 400 |
| 60874005710 | CS-28 | φ33.4～φ35.5 | 25 | 28 | IXN-20 | 54.9 | 94.2 | 33 | オープン | 400 |
- 受受注生産
- 終生産終了
- 在在庫限り
