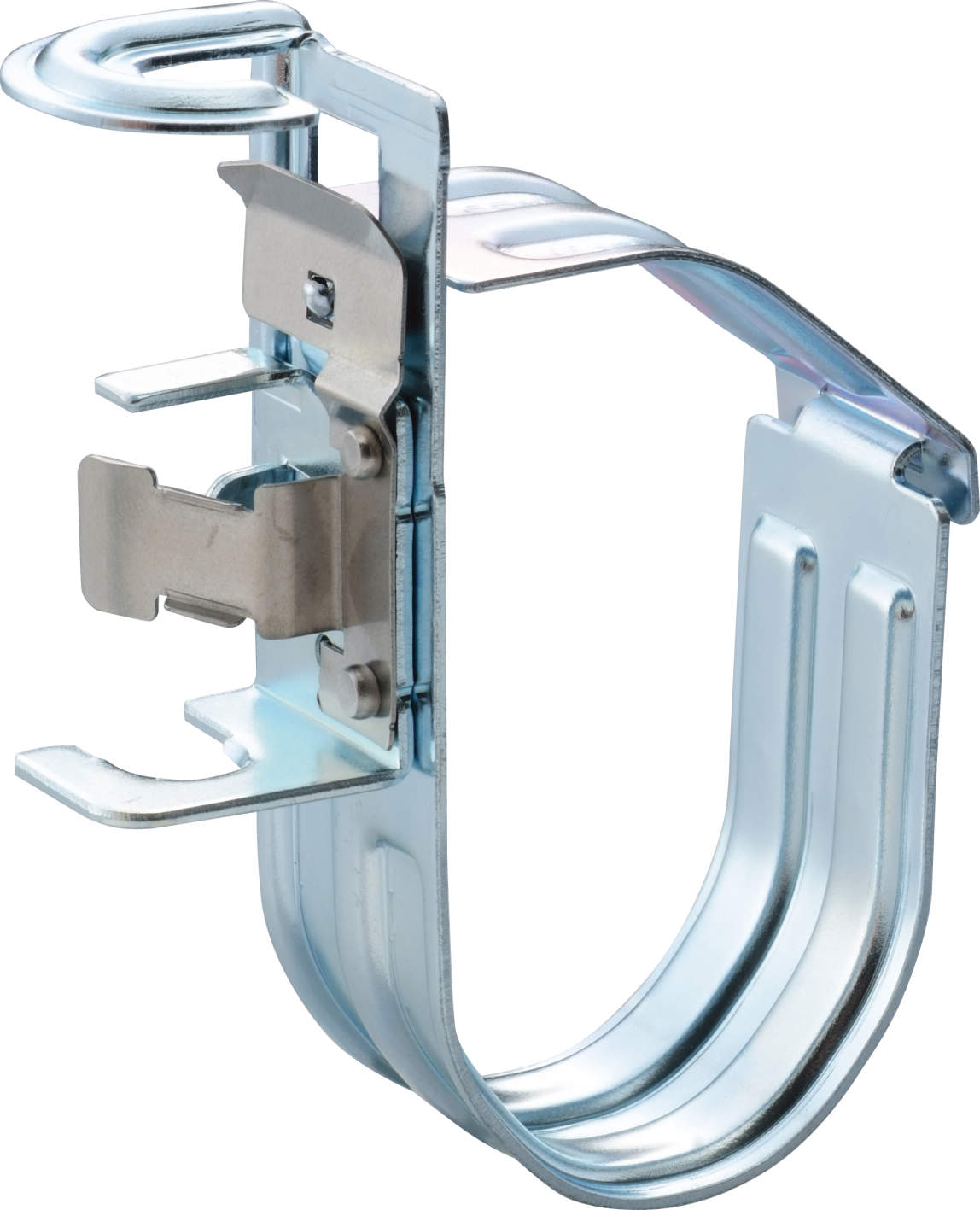

【SRV】スーパーロックV型

008-00001

支持具・保持具・結束具

全ねじボルト取付タイプ

【SRV】スーパーロックV型

2022-23② 因幡電工総合カタログ P8-15

特長

ワンタッチでボルトに取り付けできます。

ヒンジ方式のため配管の仮置きができます。

ボルト取り付け時の高さ調整が容易です。

仕様

表面処理…ユニクロ

注意

屋内専用です。

W3/8ボルト以外には使用しないでください。

作業時は、作業手袋などを使用してください。

スーパーロック耐震補強金具SR-HKは取り付けできません。

用途

W3/8ボルトに取り付けて配管保持に使用します。

ダウンロードデータ

お問い合わせ

随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。

Webでのお問い合わせ
営業拠点一覧はこちら

商品詳細

コードNo. 型番 適用サイズ
保温材厚		 適用サイズ
銅管サイズ		 許容静荷重 L1 L2 A B 本体材厚（t1） フタ材厚（t2） H 標準価格 梱包
60874056220終 SRV-24N 10×10 06.35×09.52～06.35×12.70 196N（20kgf） 73 82 57 34 1.2 1 ¥220 100
60874056230終 SRV-35N 10×10 06.35×15.88～09.52×15.88 196N（20kgf） 76 88 63 37 1.2 1 ¥220 100
60874056240終 SRV-46N 10×10 09.52×19.05～12.70×19.05 196N（20kgf） 80 99 74 41 1.2 1 ¥220 100
60874056250終 SRV-58N 10×10 12.70×22.22～15.88×25.40 196N（20kgf） 86 101 83 47 1.6 1 ¥280 100
60874056260終 SRV-69N 10×10
10×20		 19.05×25.40～19.05×28.58
6.35×9.52		 196N（20kgf） 89 115 90 50 1.6 1 ¥280 100
60874056270終 SRV-710N 10×10
10×20		 22.22×28.58～22.22×31.75
06.35×12.70～12.70×19.05		 196N（20kgf） 100 119 95 61 1.6 1 ¥300 50
60874056280終 SRV-811N 10×10
10×20		 25.40×31.75～25.40×34.92
15.88×19.05		 196N（20kgf） 100 123 105 63 1.6 1 ¥350 50
60874056290終 SRV-912N 10×10
10×20		 28.58×34.92～28.58×38.10
19.05×19.05		 196N（20kgf） 100 129 104 63 1.6 1 ¥400 50
60874056295終 SRV-1012N 10×10
10×20		 28.58×38.10～25.40×41.28
15.88×28.58		 196N（20kgf） 110 133 108 70 1.6 1 ¥400 50

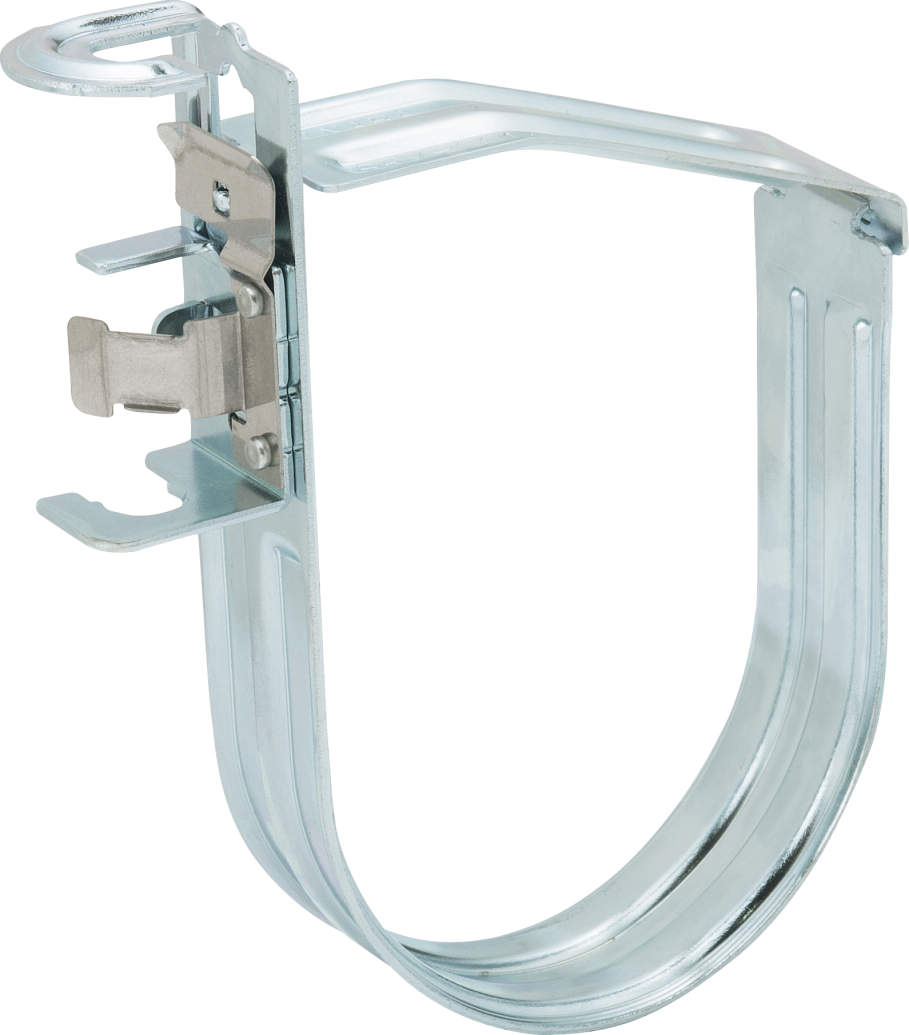

60874056300終 SRV-1114N 10×10
10×20		 31.75×38.10～34.92×44.45
19.05×38.10		 196N（20kgf） 118 143 118 80 1.6 1 ¥400 50

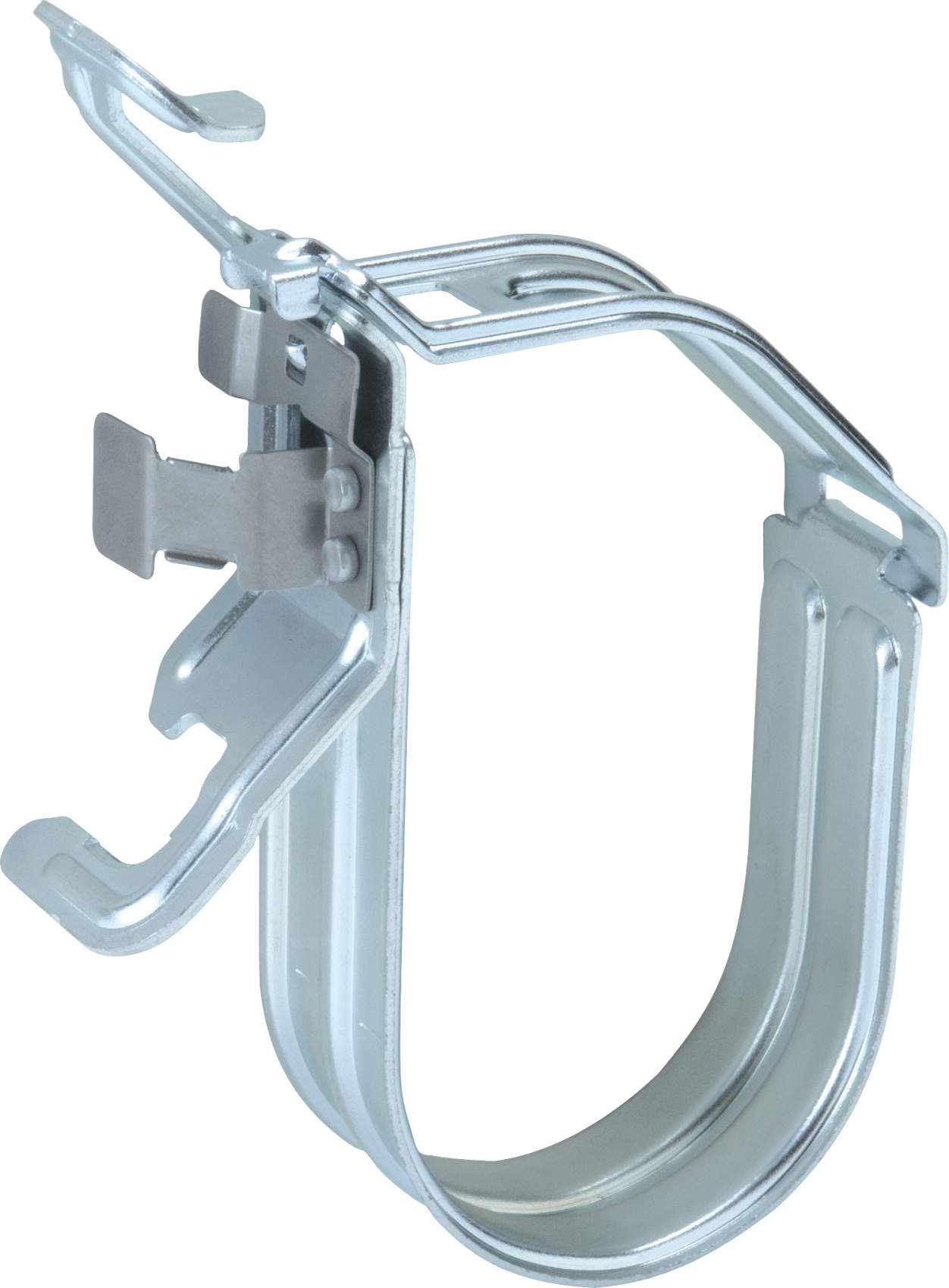

60874056221終 SRV-24A 10×10 06.35×09.52～06.35×12.70 196N（20kgf） 70 95 59 37 1 1 ¥220 100
60874056231終 SRV-35A 10×10 06.35×15.88～09.52×15.88 196N（20kgf） 70 101 67 37 1 1 ¥220 100
60874056241終 SRV-46A 10×10 09.52×19.05～12.70×19.05 196N（20kgf） 74 112 76 41 1 1 ¥220 100
60874056251終 SRV-58A 10×10 12.70×22.22～15.88×25.40 196N（20kgf） 84 121 85 51 1 1 ¥280 100
60874056261終 SRV-69A 10×10
10×20		 19.05×25.40～19.05×28.58
6.35×9.52		 196N（20kgf） 84 128.5 92 51 1 1 ¥280 100
60874056271終 SRV-710A 10×10
10×20		 22.22×28.58～22.22×31.75
06.35×12.70～12.70×19.05		 196N（20kgf） 94 129 94 61 1 1 ¥300 50
60874056281終 SRV-811A 10×10
10×20		 25.40×31.75～25.40×34.92
15.88×19.05		 196N（20kgf） 94 138 102 61 1 1 ¥350 50
60874056291終 SRV-912A 10×10
10×20		 28.58×34.92～28.58×38.10
19.05×19.05		 196N（20kgf） 94 144 108 61 1 1 ¥400 50
60874056296終 SRV-1012A 10×10
10×20		 28.58×38.10～25.40×41.28
15.88×28.58		 196N（20kgf） 103 155 119 70 1 1 ¥400 50
60874056301終 SRV-1114A 10×10
10×20		 31.75×38.10～34.92×44.45
19.05×38.10		 196N（20kgf） 113 159 123 80 1 1 ¥400 50
60874056222 SRV-24B 10×10 06.35×09.52～06.35×12.70 196N（20kgf） 70 57.5 59 37 1 1 95 ¥290 100
60874056232 SRV-35B 10×10 06.35×15.88～09.52×15.88 196N（20kgf） 70 57.5 67 37 1 1 101 ¥290 100
60874056242 SRV-46B 10×10 09.52×19.05～12.70×19.05 196N（20kgf） 74 61.5 76 41 1 1 112 ¥300 100
60874056252 SRV-58B 10×10 12.70×22.22～15.88×25.40 196N（20kgf） 84 71.5 85 51 1 1 121 ¥370 100
60874056262 SRV-69B 10×10
10×20		 19.05×25.40～19.05×28.58
6.35×9.52		 196N（20kgf） 84 71.5 92 51 1 1 128.5 ¥370 100
60874056272 SRV-710B 10×10
10×20		 22.22×28.58～22.22×31.75
06.35×12.70～12.70×19.05		 196N（20kgf） 94 81.5 94 61 1 1 129 ¥400 50
60874056282 SRV-811B 10×10
10×20		 25.40×31.75～25.40×34.92
15.88×19.05		 196N（20kgf） 94 81.5 102 61 1 1 138 ¥470 50
60874056292 SRV-912B 10×10
10×20		 28.58×34.92～28.58×38.10
19.05×19.05		 196N（20kgf） 94 81.5 108 61 1 1 144 ¥530 50
60874056297 SRV-1012B 10×10
10×20		 28.58×38.10～25.40×41.28
15.88×28.58		 196N（20kgf） 103 90.5 119 70 1 1 155 ¥530 50
60874056302 SRV-1114B 10×10
10×20		 31.75×38.10～34.92×44.45
19.05×38.10		 196N（20kgf） 113 100.5 123 80 1 1 159 ¥530 50
  • 受受注生産
  • 終生産終了
  • 在在庫限り
