エルボカバーの開口部をジョイントカバーとして分離し、開口部が自由回転できる構造とし、あらゆる「ねじれの関係」にも対応できます。
屈曲部(90°曲がり部)においてJDダクトを固定する壁面同士が「ねじれの関係」となる場所に使用します。
ダウンロードデータ
-

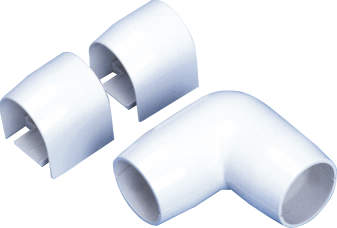

本体画像
-

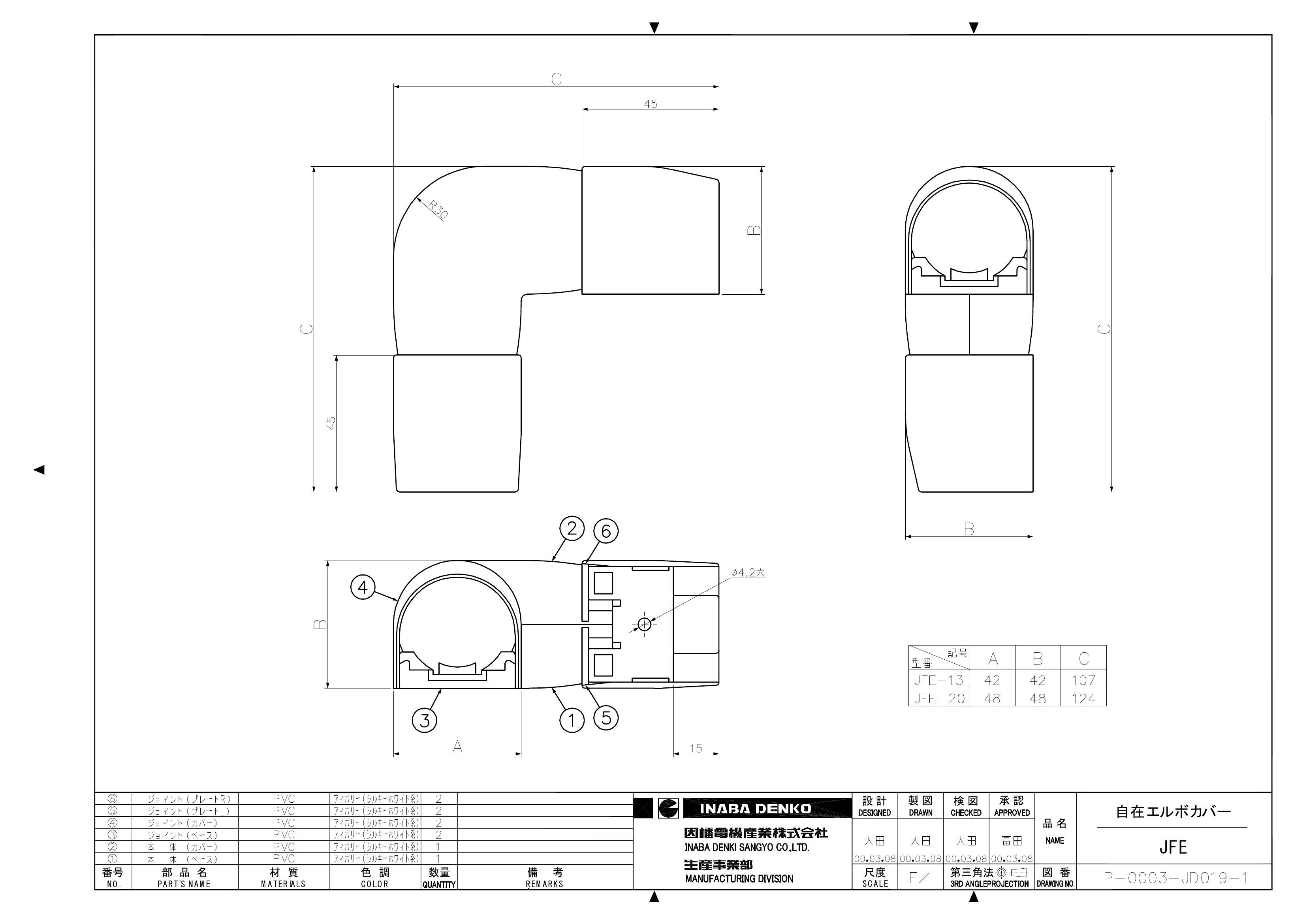

仕様図面
-
材質証明書
-
CAD(DXF)
-
CAD(DXF)
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細
コードNo. | 型番 | 対応ダクト | 屋外使用 | VP管 (裸) |
L | W | H | 標準価格 | 梱包 |
---|---|---|---|---|---|---|---|---|---|
60870020642 | JFE-13 | JD-13 JD-13N |
- | 13 | 107 | 42 | 42 | ¥570 | 50 |
60870020892 | JFE-20 | JD-20 JD-20N |
- | 16/20 | 124 | 48 | 48 | ¥610 | 50 |
60870021332 | JFE-25S | JD-25S JD-25SN |
- | 25 | 135 | 56 | 56 | ¥910 | 20 |
- 受受注生産
- 終生産終了
- 在在庫限り
