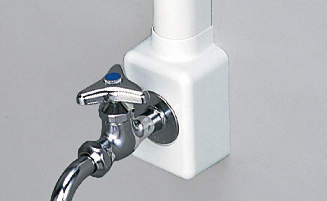

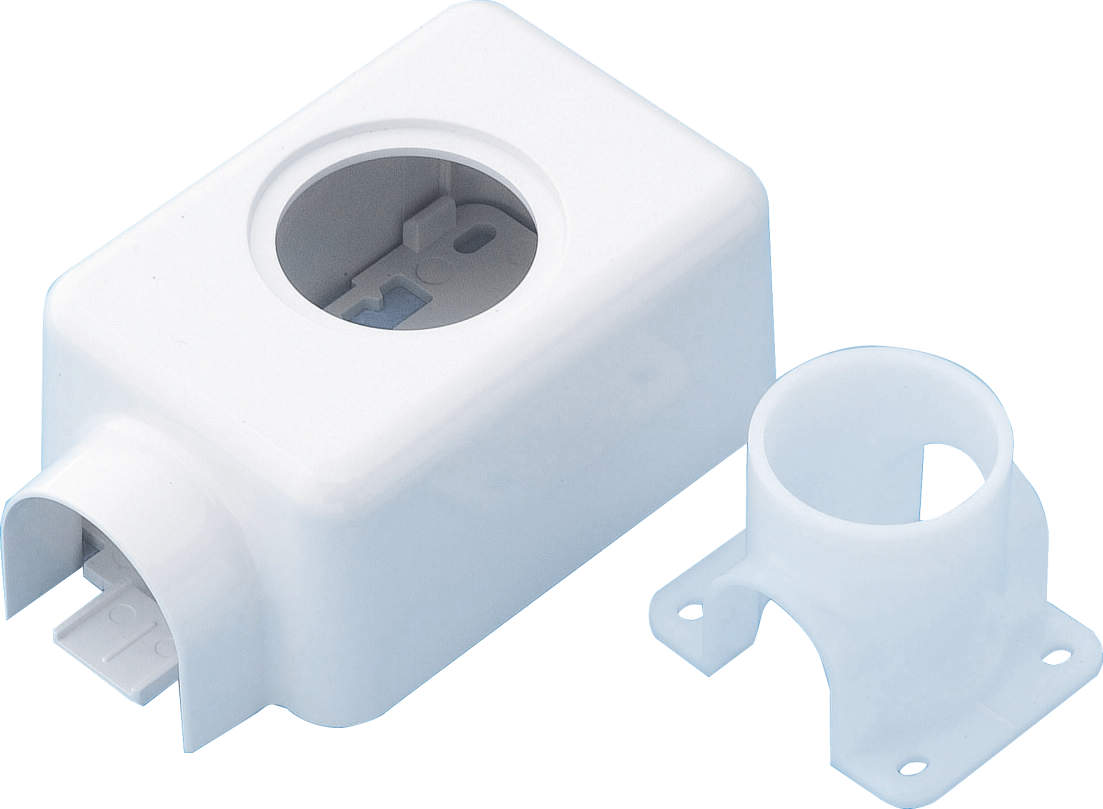

VP管用エルボ継手を確実に固定する継手ホルダーが付属しています。
材質…PVC(本体)/POM(付属品)
注意
VP管用エルボ継手以外は座付き水栓エルボ継手を使用してください。
*水栓サイズ13を接続する場合は、JET-Cを使用してください。
JEC-13、JEC-20Nにスペーサー(JECS-13)を使用する場合は、アタッチメント(JEA)で継手ホルダーを固定してください。
ダウンロードデータ
-
本体画像
-

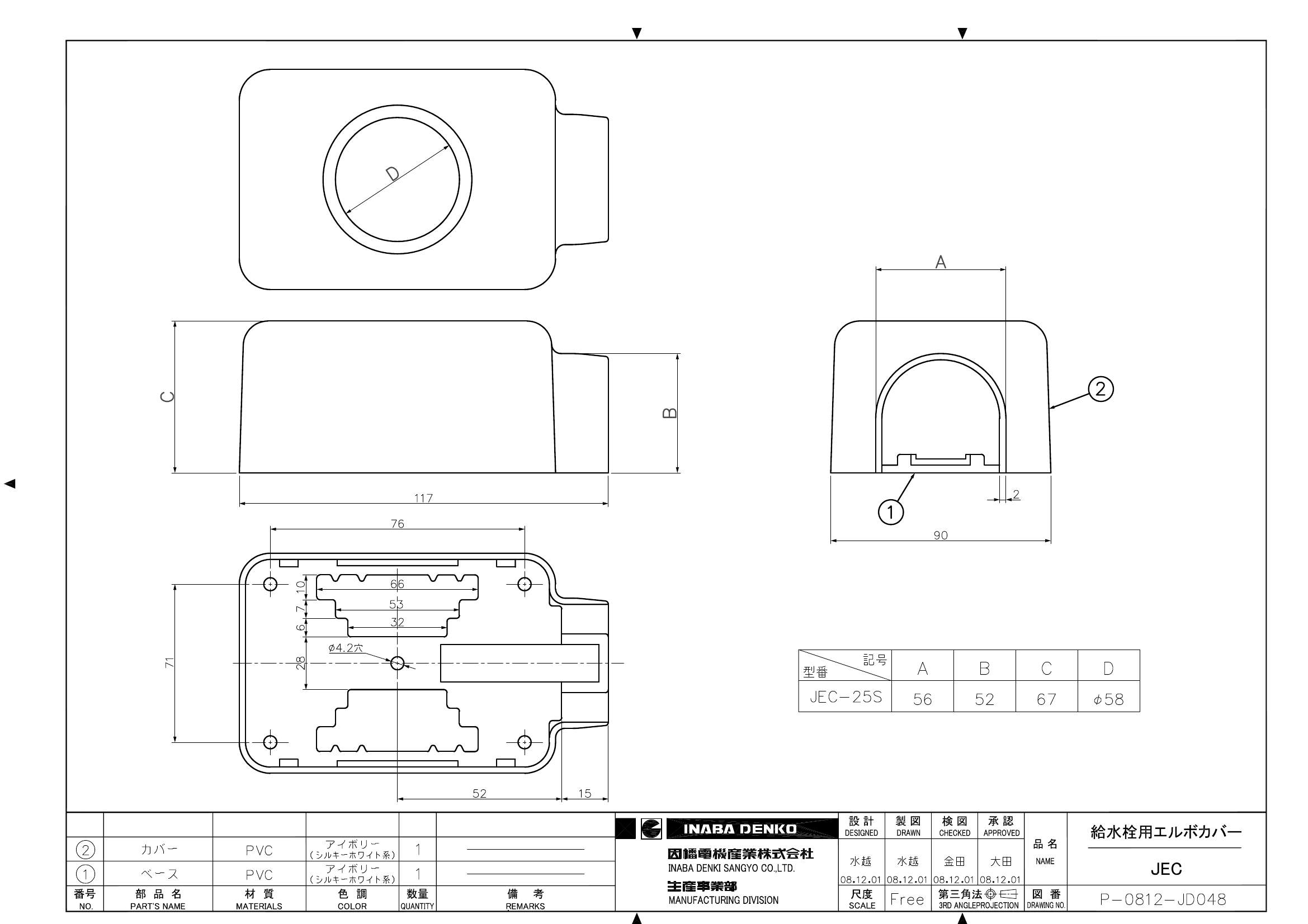

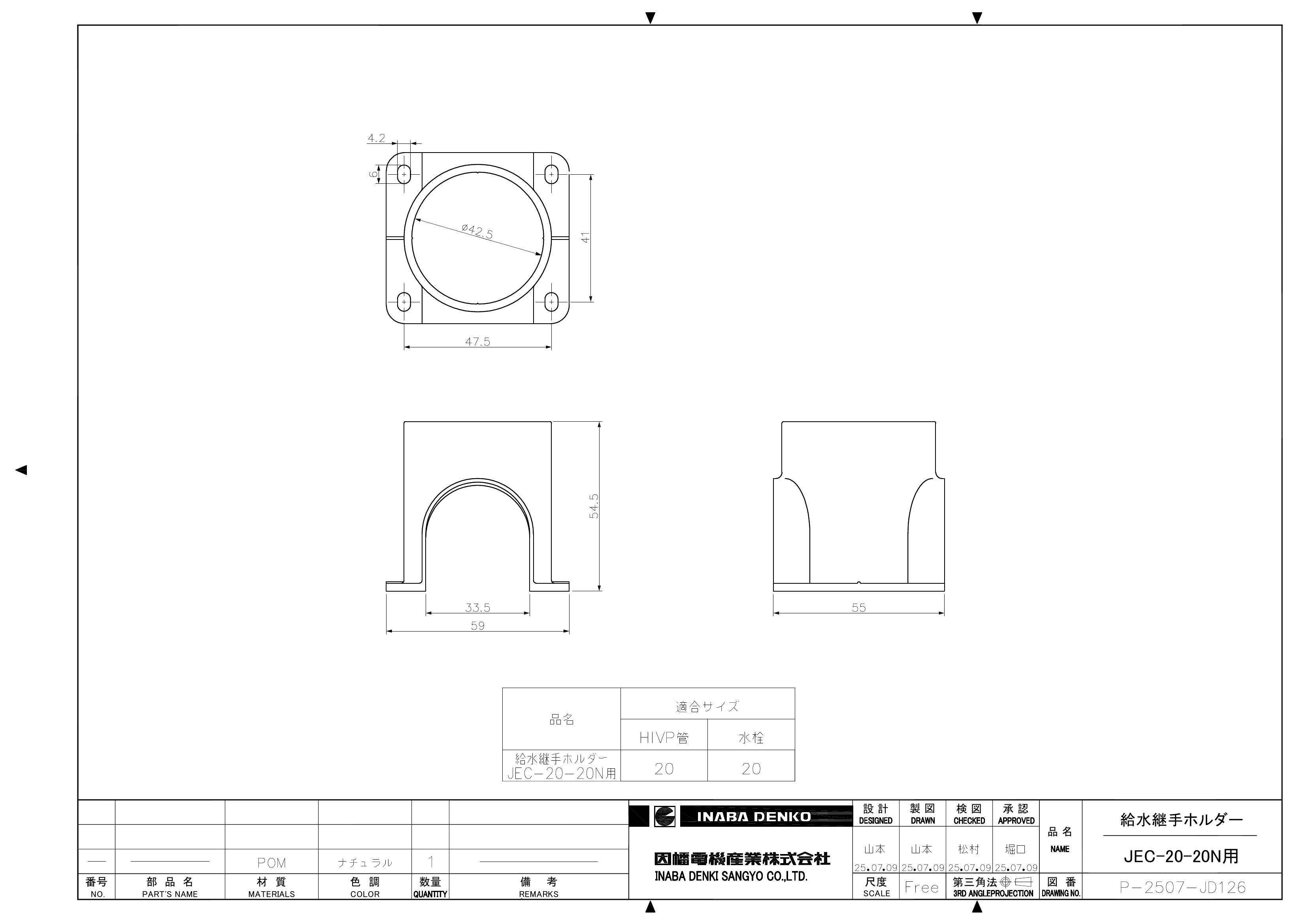

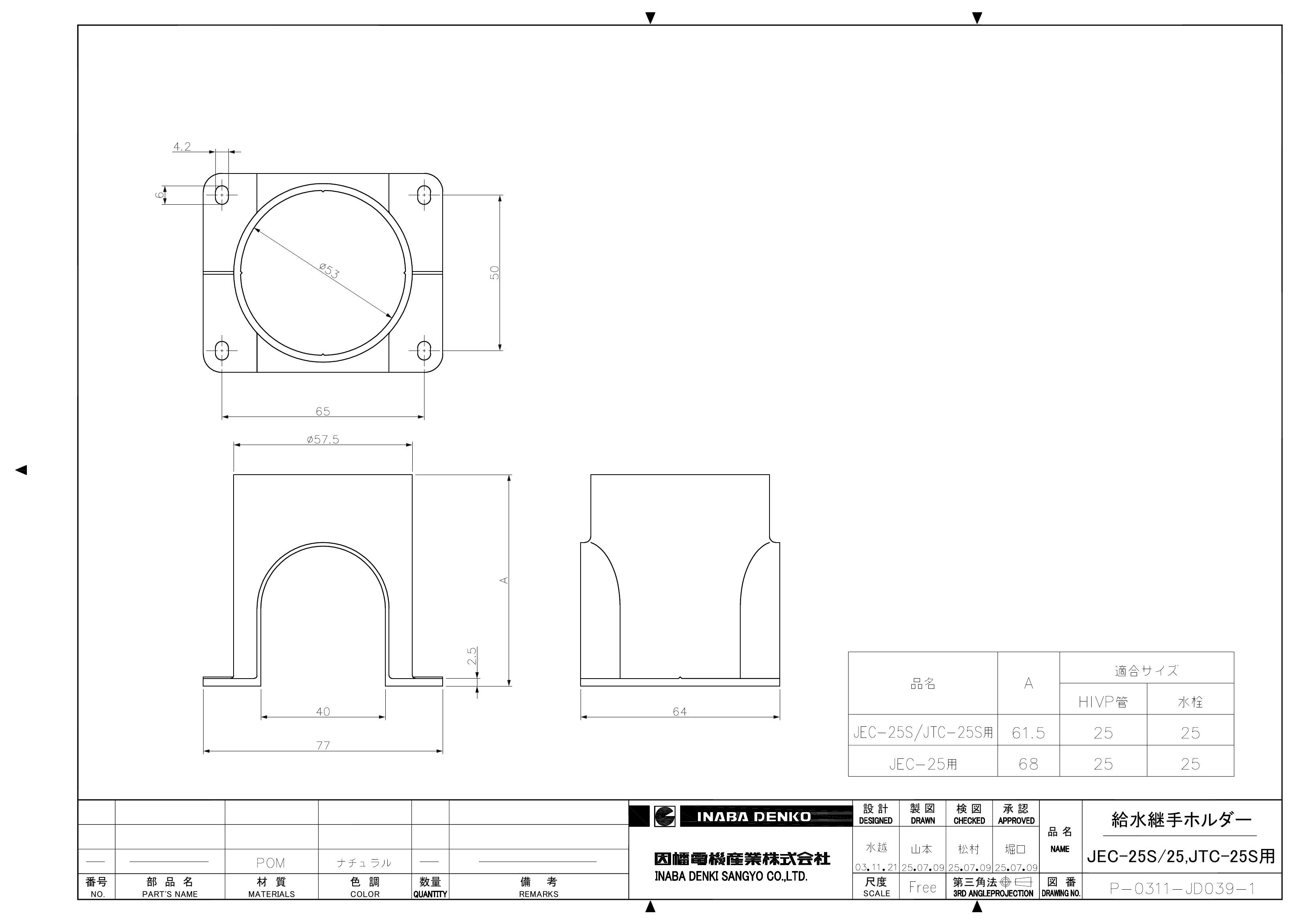

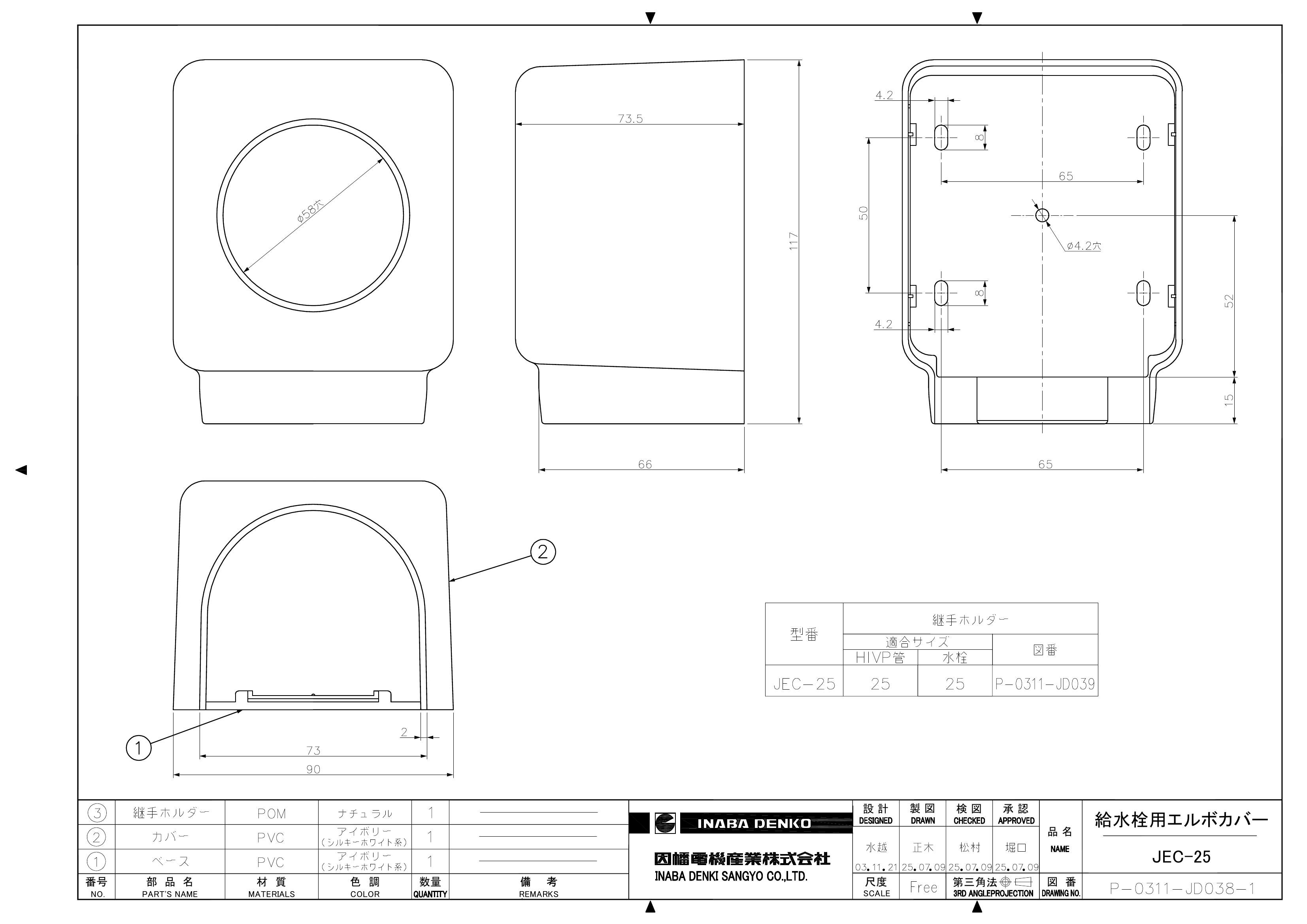

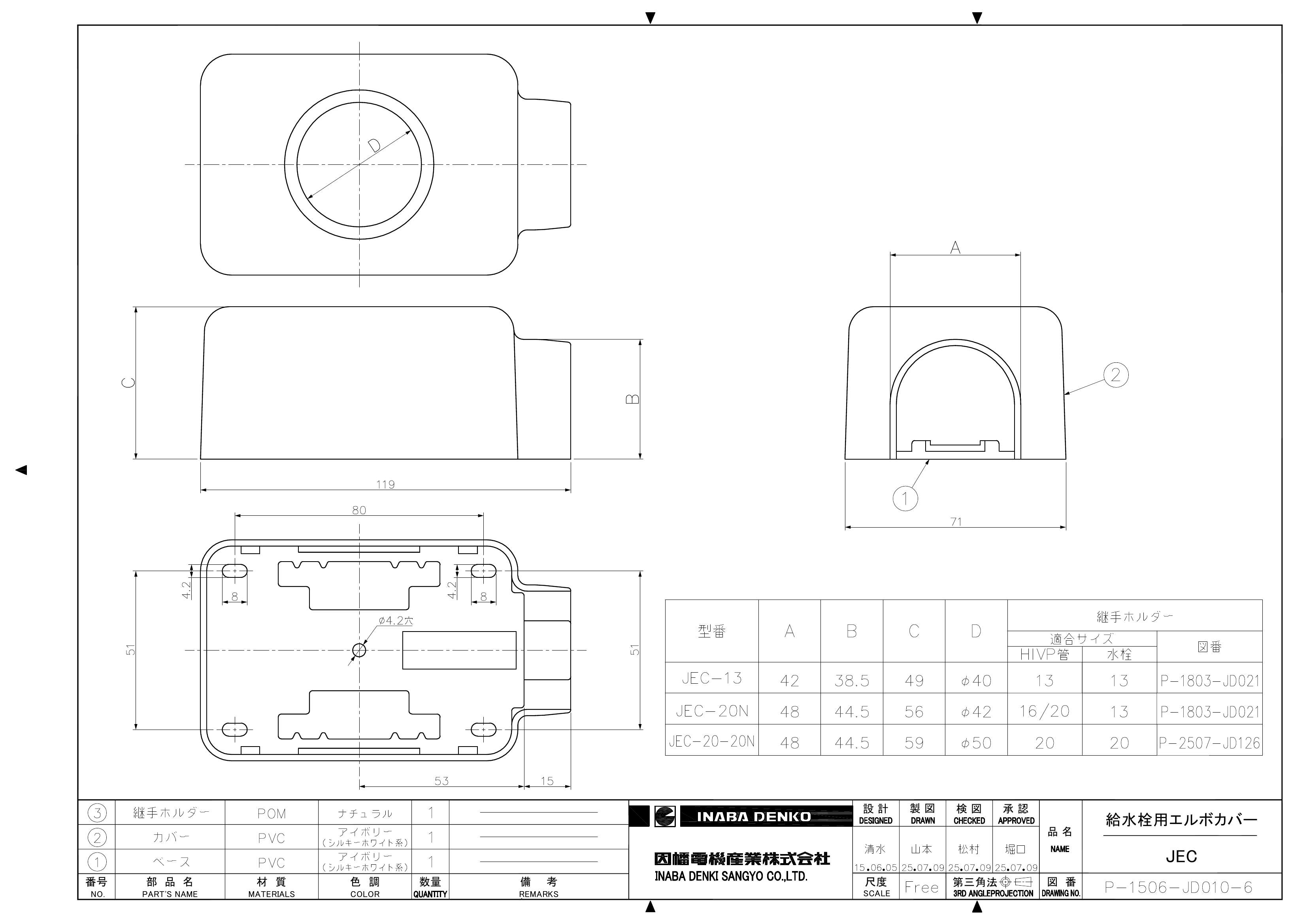

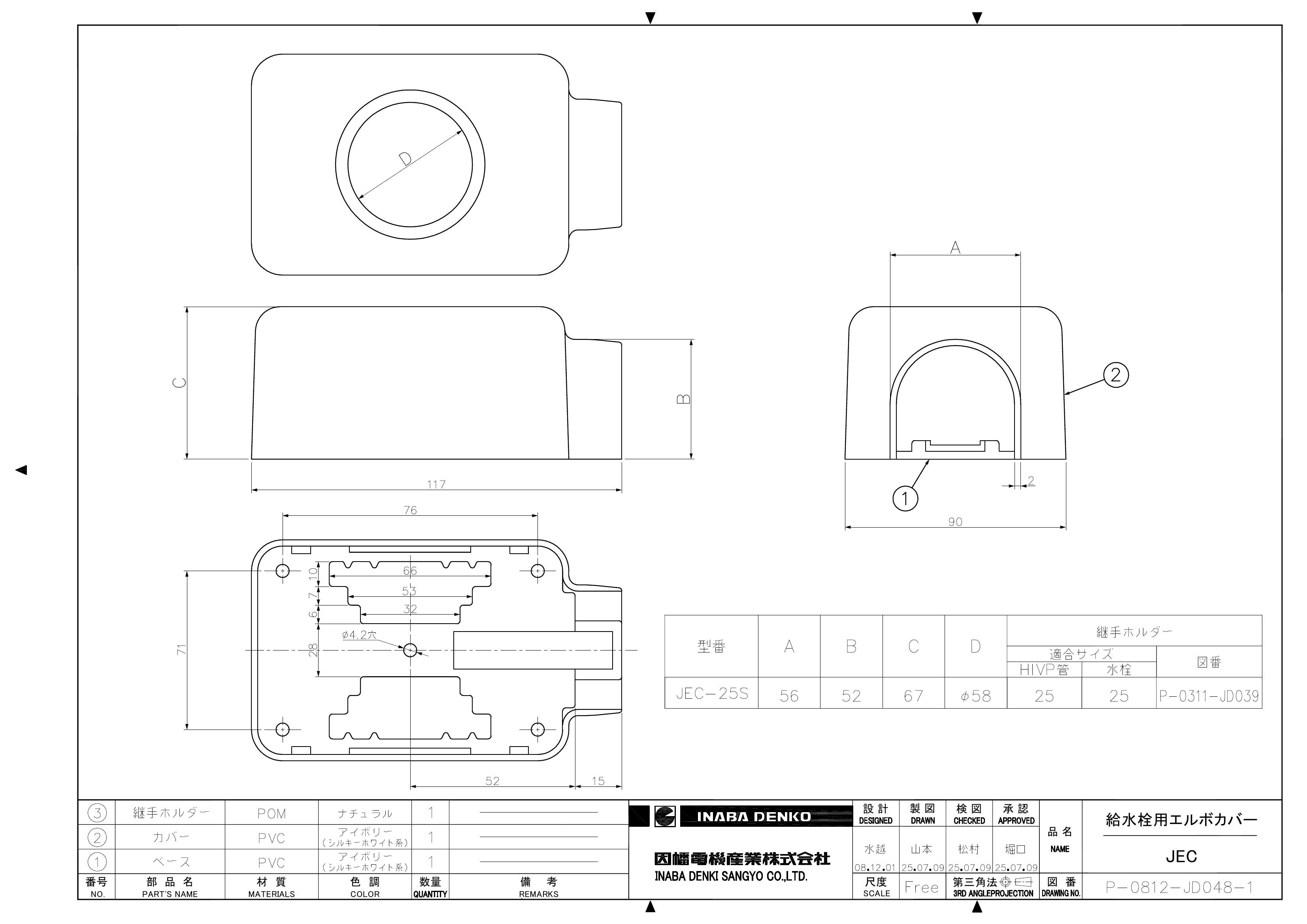

仕様図面
-
仕様図面
-
仕様図面
-
材質証明書
-
CAD(DXF)
-
CAD(DXF)
-
CAD(DXF)
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細

コードNo. | 型番 | 対応ダクト | 屋外使用 | VP管 (裸) |
PB・PE管 裸 |
PB・PE管 保温材5mm |
PB・PE管 保温材10mm |

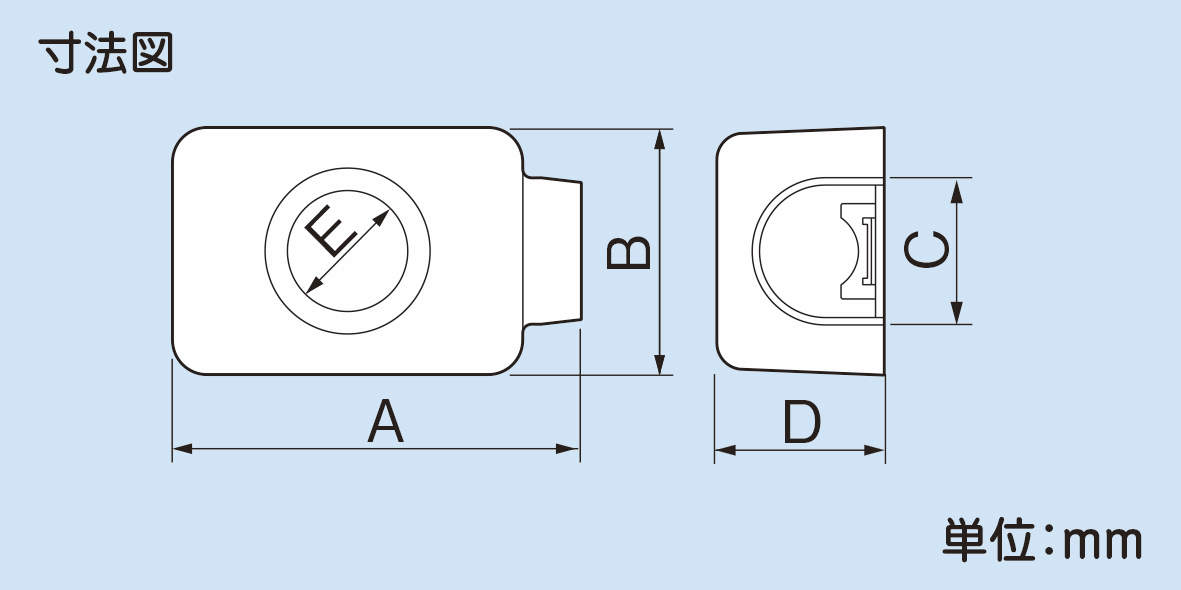

適合水栓サイズ | A | B | C | D | φE | 標準価格 | 梱包 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
60870020572 | JEC-13 | JD-13 JD-13N |
○ | 13 | 13 | 13 | - | 13 | 119 | 71 | 42 | 49 | 40 | ¥590 | 50 |
60870020827 | JEC-20N | JD-20 JD-20N |
○ | 16/20 | 10・16 | 16 | 13 | 13 | 119 | 71 | 48 | 56 | 42 | ¥610 | 50 |
60870021007 | JEC-20-20N | JD-20 JD-20N |
○ | 20 | 16 | 16 | - | 20 | 119 | 71 | 48 | 59 | 50 | ¥610 | 50 |
60870021152 | JEC-25S | JD-25S | - | 25 | - | - | 13 | 25 | 117 | 90 | 56 | 67 | 58 | ¥730 | 20 |
60870021310 | JEC-25 | JD-25 | - | 25 | - | - | - | 25 | 117 | 90 | 73 | 74 | 58 | ¥760 | 50 |
- 受受注生産
- 終生産終了
- 在在庫限り
